지반투수계수 측정과 계산방법

반응형



지반투수계수(地盤透水係數, Soil Permeability Coefficient)는 건축 및 토목공학에서 중요한 지반의 물리적 특성 중 하나입니다. 이는 지반이 물을 통과시키는 능력을 나타내는 지표로, 특히 기초 설계, 배수 설계 및 지반 안정성 평가에 필수적인 요소로 사용됩니다. 지반투수계수는 기초 공사, 지하수 흐름, 배수 시스템 설계 등 여러 분야에서 중요한 역할을 합니다. 이 글에서는 지반투수계수의 정의와 중요성, 측정 방법, 적용 분야, 그리고 계산 방법에 대해 자세히 설명하겠습니다.

1. 지반투수계수란?

지반투수계수는 특정 지반이 물을 얼마나 쉽게 통과시키는지를 나타내는 지표입니다. 물리적으로, 이는 지반 내에서 물이 흐를 수 있는 속도와 관련이 있습니다. 지반의 투수성(permeability)은 토양이나 암석의 공극 속도에 영향을 받으며, 투수계수가 크면 물이 쉽게 통과하고, 작으면 물의 흐름이 제한적입니다.

2. 지반투수계수의 단위

지반투수계수는 주로 다음과 같은 단위를 사용하여 표현됩니다:

• m/s (미터/초): SI 단위계에서 사용되는 기본 단위로, 물이 1초 동안 1미터를 흐를 수 있는 정도를 나타냅니다.
• cm/s (센티미터/초): 일반적으로 더 작은 스케일의 측정이 필요한 경우 사용됩니다.
• m/day (미터/일): 지반 내 물의 흐름이 상대적으로 느린 경우에는 이 단위가 사용되기도 합니다.

지반투수계수

3. 지반투수계수의 중요성

지반투수계수는 다양한 이유로 중요합니다. 가장 중요한 이유 중 하나는 지하수 흐름과 관련된 설계를 할 때입니다. 지반이 얼마나 물을 흡수할 수 있는지, 또는 물이 얼마나 빠르게 흐를 수 있는지를 알아야 하므로 기초 설계나 배수 시스템 설계에서 투수계수를 정확하게 측정하고 반영하는 것이 중요합니다.

1. 기초 설계: 지반의 투수성에 따라 기초의 안정성을 판단할 수 있습니다. 투수계수가 높은 지반에서는 물이 쉽게 흐르기 때문에 기초가 물에 의해 영향을 받을 수 있습니다. 반대로, 투수계수가 낮은 지반에서는 물이 배수되지 않아 기초의 침하나 균열을 일으킬 수 있습니다.
2. 지하수 흐름 분석: 건설 현장에서 지하수가 흐르는 방식이나 물의 흐름을 제어하기 위해서는 지반투수계수를 반드시 측정해야 합니다. 이를 통해 지하수가 흘러가는 경로와 그 속도를 예측할 수 있습니다.
3. 배수 시스템 설계: 배수 시스템을 설계할 때, 지반이 물을 얼마나 잘 배수할 수 있는지 알면 효과적인 배수 계획을 수립할 수 있습니다. 이는 특히 홍수 예방이나 물빠짐을 고려할 때 중요한 요소입니다.

4. 지반투수계수의 측정 방법

지반투수계수는 여러 가지 방법으로 측정할 수 있습니다. 대표적인 방법은 실험실 시험과 현장 시험입니다.

4.1 실험실 시험

실험실에서 지반 샘플을 채취하여 측정하는 방법입니다. 가장 많이 사용되는 실험은 상수유량법(Constant Head Method)과 변동유량법(Falling Head Method)입니다.

• 상수유량법: 지반 샘플에 일정한 양의 물을 통과시키면서 일정 시간 동안의 유량을 측정하여 투수계수를 계산합니다. 이 방법은 주로 비교적 투수성이 높은 지반에서 사용됩니다.
• 변동유량법: 일정한 시간 동안 물의 수위 변화와 관련된 데이터를 이용하여 투수계수를 계산하는 방법입니다. 이 방법은 특히 투수성이 낮은 지반에서 유용하게 사용됩니다.

4.2 현장 시험

현장에서 직접 지반의 투수성을 측정하는 방법으로 Lugeon 시험이나 수두차 시험(Slug Test)이 있습니다. 현장 시험은 실험실에서의 결과와는 차이가 있을 수 있기 때문에 실제 상황에서의 물리적 조건을 반영한 값이 필요할 때 사용됩니다.



5. 지반투수계수 계산 방법

지반투수계수는 실험을 통해 계산될 수 있습니다. 상수유량법과 변동유량법을 예로 들면, 지반투수계수(K)는 다음의 공식으로 계산됩니다:

상수유량법

상수유량법



Q: 일정 시간 동안 흐른 물의 양 (m³)

L: 샘플의 길이 (m)

A: 샘플의 단면적 (m²)

Δh\Delta h: 수위차 (m)

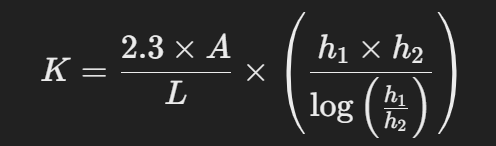

변동유량법

변동유량법



A: 샘플의 단면적 (m²)

L: 샘플의 길이 (m)

h₁, h₂: 두 시간대의 수위 (m)

6. 지반투수계수의 종류

지반투수계수는 지반의 종류에 따라 다르게 나타납니다. 지반은 크게 세 가지로 분류할 수 있습니다: 토양, 암석, 그리고 모래나 자갈과 같은 혼합물입니다.

1. 점토: 점토는 미세한 입자로 구성되어 있어 물을 거의 통과시키지 않기 때문에 투수계수가 매우 낮습니다. 일반적으로 10⁻¹¹ m/s 이하입니다.
2. 모래: 모래는 점토보다 상대적으로 큰 입자를 가지고 있어 물이 더 잘 통과할 수 있습니다. 일반적으로 10⁻⁶ m/s에서 10⁻² m/s 정도의 투수계수를 가집니다.
3. 자갈: 자갈은 입자가 크기 때문에 물을 매우 잘 통과시키며, 투수계수가 10⁻² m/s에서 10⁰ m/s에 이를 수 있습니다.



7. 지반투수계수의 적용 분야

지반투수계수는 건축 및 토목 분야에서 여러 가지 중요 분야에 적용됩니다.

1. 기초 설계: 기초 설계에서 지반이 얼마나 물을 배수할 수 있는지를 고려하여 기초가 안정적으로 설계될 수 있도록 합니다.
2. 배수 및 지하수 관리: 지반투수계수는 지하수 흐름의 방향과 속도를 예측하는 데 필요하며, 이를 통해 배수 시스템이나 지하수 펌프의 효율성을 평가할 수 있습니다.
3. 환경 공학: 지반투수계수는 환경 공학에서 오염물질의 확산, 지하수의 오염 예방 등에도 중요한 역할을 합니다.

8. 결론

지반투수계수는 지반이 물을 통과시키는 능력을 평가하는 중요한 지표로, 건축과 토목 분야에서 많은 역할을 합니다. 기초 설계, 배수 설계, 지하수 흐름 분석 등 다양한 분야에서 필수적인 요소로 활용되며, 이를 정확하게 측정하고 계산하는 것은 설계의 안전성과 효율성을 높이는 데 기여합니다. 특히, 각종 시험 방법과 계산 공식을 통해 얻어진 정확한 투수계수 값은 실제 현장에서의 성공적인 건설 작업을 보장하는 데 중요한 역할을 합니다.
