탑다운(Top Down) 공법에서 철골기둥의 정렬

반응형



토공(흙파기 및 흙막이 공법)은 건설 현장에서 중요한 기초 작업 중 하나로, 건축물의 안전성과 효율성을 높이는 데 중요한 역할을 합니다. 특히 Top Down 공법은 지하 구조물의 시공에서 널리 사용되는 기법으로, 흙막이 공법과 철골기둥 설치가 중요한 과정으로 연관됩니다. 본 글에서는 Top Down 공법에서 철골기둥의 정렬에 대해 깊이 있게 설명하고, 실무에서의 적용 방법과 그 중요성에 대해서도 다룰 것입니다.

1. Top Down 공법 개요

Top Down 공법은 지하층 건축물 시공 시, 아래로 파고들며 동시에 위에서부터 구조물을 건설하는 방법입니다. 이 공법의 큰 특징은 기초 작업을 시작할 때부터 지하층의 일부 구조물이 동시에 형성되기 때문에, 지하 작업과 상부 구조물 작업이 병행되어 시공 속도가 빠르다는 장점이 있습니다.

이 공법에서 가장 중요한 부분 중 하나는 철골기둥의 정렬입니다. 철골기둥은 건축물의 주요 기초 구조로, 모든 하중을 지탱하는 중요한 역할을 합니다. 따라서 철골기둥의 정확한 정렬은 건물의 안전성뿐만 아니라, 전체 구조물의 효율적인 시공에도 큰 영향을 미칩니다.

2. Top Down 공법의 기본 과정

Top Down 공법은 여러 단계로 이루어지며, 각 단계에서 철골기둥의 설치와 정렬은 매우 중요한 역할을 합니다. Top Down 공법의 주요 과정은 다음과 같습니다.

1. 지하 기초 작업: 먼저, 지하에 대한 흙막이 공법을 적용하여 안전한 작업 공간을 만듭니다. 이후 지하 기초를 구축하며 철골기둥의 설치가 시작됩니다.
2. 철골기둥 설치: 철골기둥은 건물의 각 층을 지지하는 중요한 요소로, 철골기둥을 설치하는 과정은 철저하게 관리되어야 합니다. 이 기둥들은 정확한 위치와 정렬을 유지하며, 건축물의 안전성을 확보합니다.
3. 상부 구조물 시공: 철골기둥이 설치된 후, 상부 구조물 시공이 진행됩니다. 이는 주로 철골 구조물이나 콘크리트 슬래브로 이루어집니다.
4. 마무리 작업: 최종적으로 상부 구조물의 마무리 작업이 진행되며, 지하층 시공도 동시에 이루어집니다. 철골기둥의 정렬 상태와 구조물의 안정성은 계속해서 확인하고 점검해야 합니다.

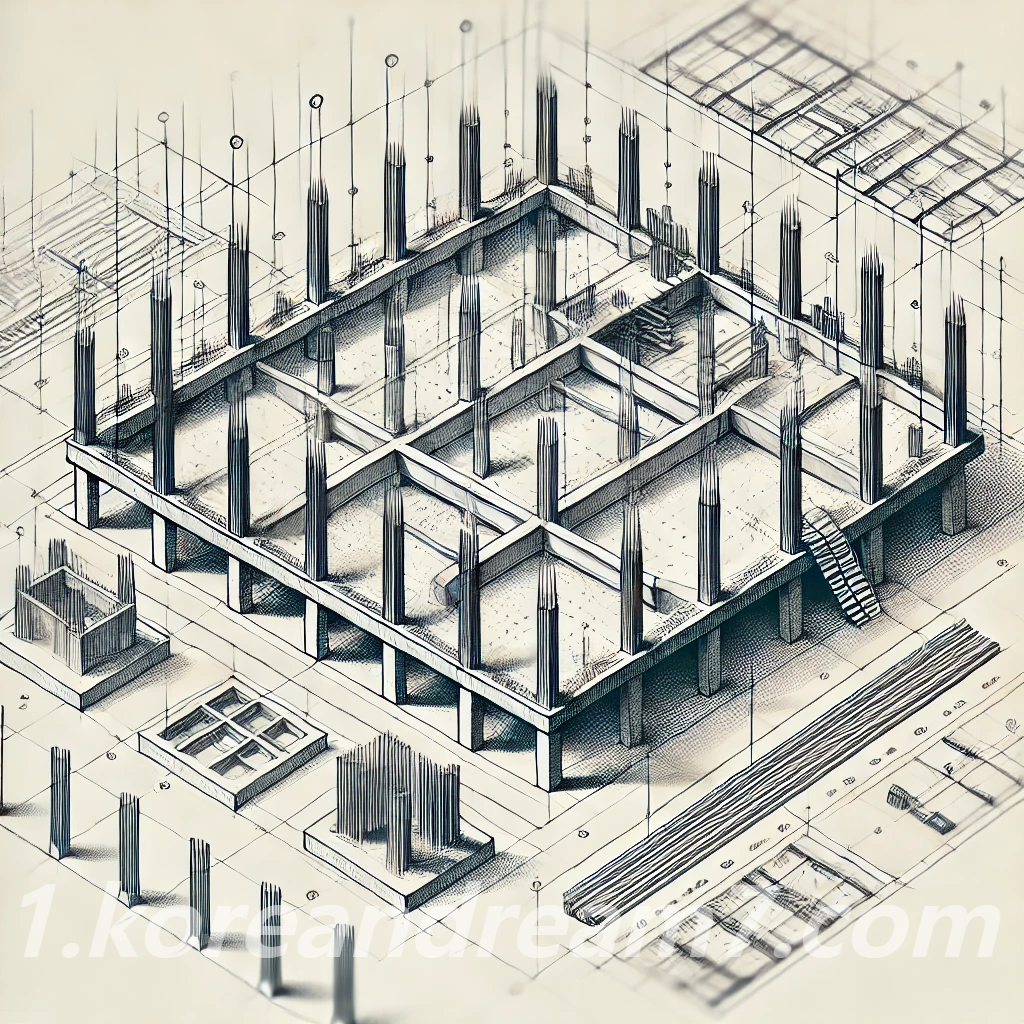

탑다운(Top Down) 공법

3. 철골기둥의 중요성

철골기둥은 건축물의 주요 지지대로, 하중을 분산시키고 건물의 전체적인 안정성을 제공합니다. 특히, Top Down 공법에서는 철골기둥이 상부 구조물과 하부 기초를 연결하는 역할을 하므로, 철골기둥의 정렬이 올바르게 이루어지지 않으면 건축물의 안전성이 크게 저하될 수 있습니다.

1. 구조적 역할: 철골기둥은 하중을 지탱하는 중요한 역할을 하며, 건물 전체의 무게를 균등하게 분배합니다. 이 기둥들은 건물의 수평 및 수직 안정성 확보에 필수적입니다.
2. 지하 작업의 안전성: Top Down 공법에서는 지하 작업이 동시에 이루어지기 때문에, 철골기둥의 설치와 정렬이 잘못되면 지하 작업자들이나 상부 구조물에 심각한 영향을 미칠 수 있습니다.
3. 시공 속도 및 효율성: 철골기둥의 정확한 설치는 Top Down 공법의 효율성에 큰 영향을 미칩니다. 철골기둥이 정확하게 정렬되지 않으면 상부 구조물 시공에 차질이 생기고, 시공 시간이 지연될 수 있습니다.



4. 철골기둥의 정렬 과정

철골기둥을 설치하고 정렬하는 과정은 매우 정밀한 작업입니다. 이 과정에서 몇 가지 중요한 고려 사항이 있습니다.

4.1. 철골기둥의 위치 확인

철골기둥을 설치하기 전, 정확한 위치를 확인해야 합니다. 이를 위해 현장에서의 측량 작업이 필수적이며, CAD 도면을 바탕으로 기둥의 정확한 위치를 측정합니다. 기둥이 설치될 위치는 설계 도면에 정확히 일치해야 하므로, 오차가 발생하지 않도록 신중한 작업이 필요합니다.

4.2. 정렬 확인

철골기둥의 정렬은 수직 방향과 수평 방향 모두에서 중요합니다. 기둥이 정확히 수직으로 설치되어야 하며, 기둥 사이의 거리도 설계 도면과 일치해야 합니다. 이를 위해 레이저 레벨을 사용하거나, 자동 정렬 장비를 활용하여 정밀한 측정이 필요합니다.

4.3. 임시 고정 및 점검

철골기둥은 임시로 고정된 후, 철저한 점검을 받습니다. 고정 작업이 완료된 후에는 기둥의 수직, 수평 상태를 다시 한번 점검하고, 필요시 추가적인 조정 작업을 진행합니다. 이 과정에서 발생할 수 있는 작은 오차도 건축물의 안정성에 큰 영향을 미칠 수 있기 때문에, 세심한 주의가 필요합니다.

4.4. 고정 및 용접

철골기둥이 정확하게 정렬되면, 기둥은 고정 작업을 통해 견고하게 설치됩니다. 이후 용접 작업을 통해 기둥과 기초, 다른 구조물과의 연결을 강화합니다. 이 과정에서 용접이 잘못되면 구조물의 안정성에 문제가 생길 수 있기 때문에, 전문가의 철저한 관리가 필요합니다.



5. 철골기둥 정렬의 오류와 문제점

철골기둥이 정확히 정렬되지 않으면 여러 가지 문제점이 발생할 수 있습니다.

1. 구조적 불안정성: 기둥의 정렬이 잘못되면 하중 분배가 고르지 않게 되어 건물 전체의 안정성을 해칠 수 있습니다.
2. 시공 지연: 철골기둥 정렬이 잘못되면 수정 작업이 필요하게 되어 시공 시간이 늘어날 수 있습니다.
3. 비용 증가: 정렬 오류를 수정하기 위한 추가 작업과 비용이 발생할 수 있습니다.

6. 결론

Top Down 공법에서 철골기둥의 정렬은 건축물의 안정성과 효율적인 시공에 매우 중요한 역할을 합니다. 정확한 정렬 작업을 통해 건축물의 안전성을 확보하고, 시공 기간을 단축시키며, 비용을 절감할 수 있습니다. 따라서 철골기둥의 정렬은 철저한 계획과 정밀한 작업이 필요하며, 이 과정을 무시하거나 소홀히 하면 건설 현장에서 큰 문제를 일으킬 수 있습니다. Top Down 공법을 적용하는 현장에서는 철골기둥의 정렬을 항상 우선시하고, 전문가의 철저한 관리 하에 작업을 진행해야 합니다.
