흙의 연경도(consistency)는 흙이 가진 물리적인 특성을 나타내는 중요한 지표로, 주로 흙의 물리적 상태를 평가하는 데 사용됩니다. 이는 건설 현장에서 흙을 다룰 때 중요한 요소로, 흙의 시공성, 압축성, 그리고 안정성에 큰 영향을 미칩니다. 특히, 토질공학과 건축에서 흙의 특성을 이해하는 것은 구조물의 안전성 확보와 밀접한 관계가 있습니다.

흙의 연경도 정의

흙의 연경도는 흙의 물리적 특성 중 하나로, 흙이 얼마나 부드럽거나 단단한지를 나타내는 지표입니다. 이는 흙 속에 포함된 물의 양에 따라 달라지며, 흙이 점토, 사질토, 모래 등으로 이루어졌을 때 각기 다른 연경도를 보입니다. 연경도는 보통 흙이 액체 상태에서 고체 상태로 변화하는 시점인 '액상한계(Liquid Limit, LL)', '소성한계(Plastic Limit, PL)', 그리고 '수축한계(Shrinkage Limit, SL)'를 기준으로 정의됩니다.

흙의 연경도 측정 방법

흙의 연경도는 주로 세 가지 주요 기준으로 측정됩니다. 이 세 가지 기준은 각기 다른 상태에서 흙의 특성을 파악하는 데 중요한 역할을 합니다.

1. 액상한계 (Liquid Limit, LL)액상한계는 흙이 액체 상태에서 반고체 상태로 변하는 지점을 나타냅니다. 즉, 흙에 포함된 물의 양이 일정 이상이 되면 흙은 흐르기 시작하고, 그 물리적 성질은 액체에 가까워집니다. 액상한계를 측정하는 방법은 보통 카슬러 유동법을 이용하며, 이때 흙의 유동성을 확인하여 액상한계를 결정합니다.
2. 소성한계 (Plastic Limit, PL)
   소성한계는 흙이 플라스틱 상태에서 더 이상 흐르지 않고, 형체를 유지할 수 있는 최소한의 수분 함량을 말합니다. 이 값은 흙이 변형되어도 더 이상 흘러가지 않게 되는 지점으로, 흙의 소성적 성질을 평가하는 데 중요한 기준이 됩니다. 소성한계는 손으로 흙을 눌러서 일정 크기로 기른 뒤, 이 흙이 균열 없이 형체를 유지할 수 있는 최소한의 수분 양을 측정하여 계산됩니다.
3. 수축한계 (Shrinkage Limit, SL)
   수축한계는 흙이 수분을 잃을 때 더 이상 수축하지 않는 한계를 나타냅니다. 즉, 수분을 더 이상 빼내도 흙의 부피가 줄어들지 않게 되는 지점을 말합니다. 수축한계는 흙의 건조 상태에서 물을 제거하여 부피가 더 이상 감소하지 않는 지점을 측정합니다.



흙의 연경도(consistency) 정의 및 측정방법

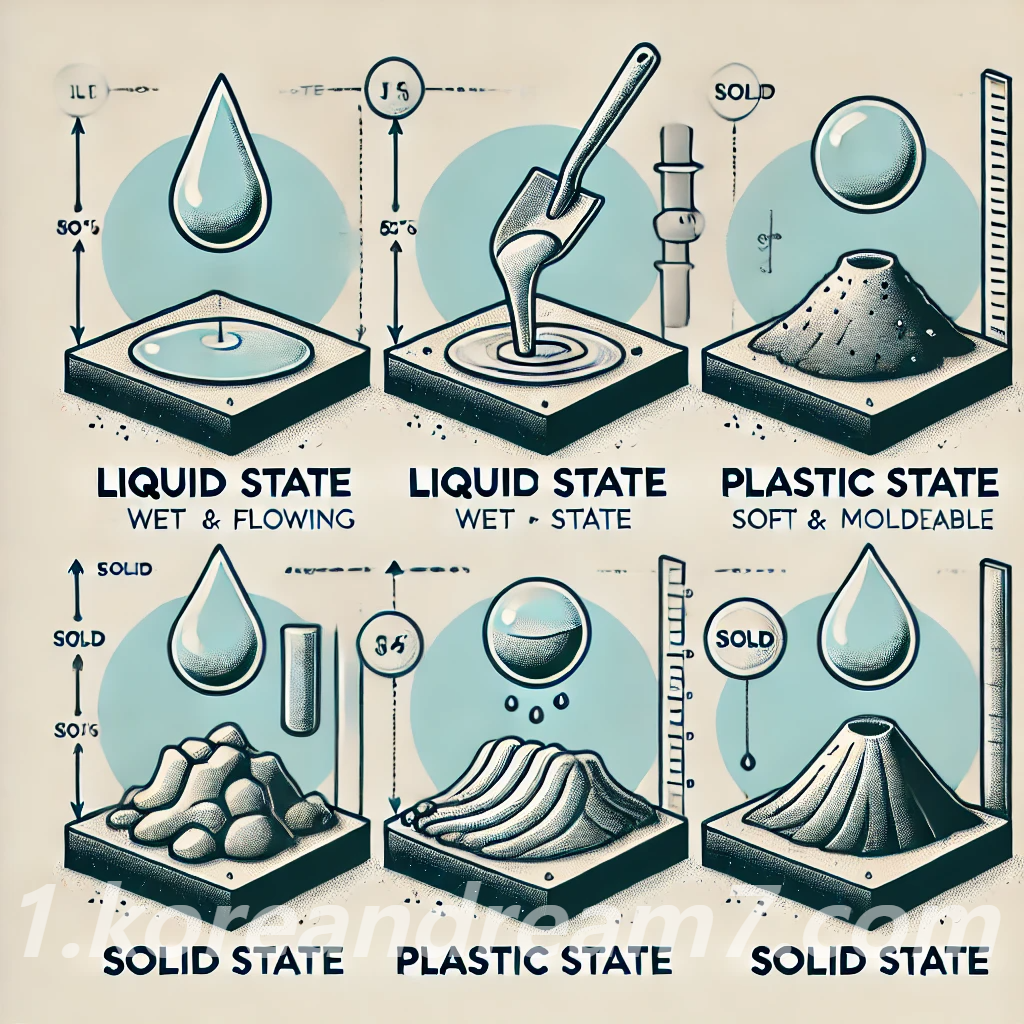

연경도에 따른 흙의 분류

흙의 연경도는 그 특성에 따라 다양한 범주로 나뉩니다. 연경도가 높을수록 흙은 더 부드럽고, 물이 많은 상태입니다. 반대로 연경도가 낮을수록 흙은 단단하고 물의 양이 적습니다.

1. 액체 상태 (Liquid State)
   흙이 액상한계를 넘어서면 흙은 물처럼 흐르게 됩니다. 이 상태의 흙은 건설에 사용하기 어렵고, 다루기 어려운 상태입니다. 액체 상태에서는 흙이 건설용 기초나 도로 공사 등에서 사용될 수 없습니다.
2. 소성 상태 (Plastic State)
   소성 상태는 흙이 쉽게 형태를 바꿀 수 있는 상태로, 흙을 다루기 쉬운 상태입니다. 이 상태의 흙은 일반적으로 건설 현장에서 많이 사용됩니다. 소성한계와 연관된 흙은 적당한 수준의 수분을 포함하고 있어, 기초 공사나 땅을 다지는 작업에 적합합니다.
3. 고체 상태 (Solid State)
   흙이 수축한계를 넘어서면 더 이상 수분을 잃어도 형태가 변하지 않으며, 흙은 고체 상태로 존재합니다. 고체 상태의 흙은 압축력과 내구성이 강하고, 건설에 적합합니다. 특히, 고체 상태의 흙은 도로, 기초, 벽 등의 구조물에 많이 사용됩니다.



흙의 연경도가 건설에 미치는 영향

흙의 연경도는 건설 시 중요한 역할을 합니다. 특히, 흙의 연경도를 잘못 파악하고 적절한 시공을 하지 않으면 여러 가지 문제를 일으킬 수 있습니다. 연경도가 낮은 흙은 단단해져 다루기 힘들고, 연경도가 높은 흙은 압축성 문제가 발생할 수 있습니다.

1. 건축물의 안정성
   흙의 연경도가 건축물의 기초와 구조물의 안정성에 영향을 미칩니다. 연경도가 낮은 흙은 안정성이 떨어져 기초를 제대로 다질 수 없을 수 있으며, 이로 인해 건축물이 침하하거나 균열이 발생할 수 있습니다. 반면, 연경도가 너무 높은 흙은 수분이 많아 기초에 부정적인 영향을 줄 수 있습니다.
2. 지반의 압축성
   연경도가 높은 흙은 수분 함량이 많기 때문에 압축성이 커지며, 이는 건설 작업에서 큰 문제를 일으킬 수 있습니다. 특히, 기초공사를 할 때 연경도가 높은 흙은 시간이 지나면서 변형이 발생할 수 있으므로 주의해야 합니다. 이로 인해 건축물의 기초가 변형되거나 손상될 수 있습니다.
3. 시공의 용이성
   흙의 연경도가 적절하면, 흙은 기계로 쉽게 다룰 수 있고, 도로 포장, 기초 작업, 흙막이 작업 등에서 효과적인 시공이 가능합니다. 그러나 연경도가 너무 높거나 낮으면 시공 과정에서 문제가 발생할 수 있습니다.

결론

흙의 연경도는 건축과 토목 분야에서 매우 중요한 요소입니다. 이를 통해 흙의 물리적 성질을 정확히 이해하고, 공사 현장에서 발생할 수 있는 문제를 예방할 수 있습니다. 액상한계, 소성한계, 수축한계를 기준으로 흙의 상태를 파악하고, 이에 맞는 시공 방법을 선택하는 것이 성공적인 건설 작업의 핵심입니다. 따라서, 건축기사나 토목기사에게 흙의 연경도를 정확히 이해하는 것은 매우 중요한 역량 중 하나입니다.
