매트(mat) 기초 공사의 Dowel Bar 시공 방법

반응형











매트 기초 공사는 주로 대형 건축물이나 구조물이 안정적으로 지반과 결합되도록 하는 중요한 기초 공사입니다. 매트 기초는 넓은 면적에 대해 균등한 하중 분포를 제공하며, 이를 통해 건물의 안정성을 높입니다. 매트 기초는 보통 철근콘크리트로 제작되며, 이 과정에서 철근의 배치 및 연결이 중요한 역할을 합니다. 그 중에서 Dowel Bar는 매트 기초 공사의 핵심적인 요소로, 기초와 상부 구조물 간의 연결을 돕는 역할을 합니다. 이번 글에서는 Dowel Bar의 시공 방법에 대해 자세히 설명하고, 이를 통해 매트 기초 공사의 안전성과 품질을 어떻게 보장할 수 있는지 알아보겠습니다.

Dowel Bar란?

Dowel Bar는 주로 철근콘크리트 구조에서 기초와 상부 구조물 사이에 하중을 전달하는 역할을 하는 철근입니다. 매트 기초에서 Dowel Bar는 두 개의 구조물(기초와 상부)의 강도를 강화하고, 그들 간의 상대적인 이동을 방지하며, 기초의 균열을 줄이는 데 중요한 역할을 합니다. Dowel Bar는 보통 상부 슬래브와 기초에 각각 삽입되며, 이로 인해 기초와 상부 구조물이 하나로 결합되어 안정적인 하중 분포를 이루게 됩니다.









Dowel Bar 시공의 중요성

매트 기초에서 Dowel Bar의 역할은 매우 중요합니다. Dowel Bar가 제대로 시공되지 않으면 상부 구조물과 기초 간의 연결이 약해져 건물이 시공 후 시간이 지남에 따라 균열이 발생할 수 있습니다. 또한, 하중 분포가 고르게 이루어지지 않으면 기초가 불균형하게 하중을 받게 되어 구조물의 안정성에 영향을 미칠 수 있습니다. 따라서 Dowel Bar의 정확한 시공은 매트 기초의 품질과 안정성을 보장하는 데 필수적입니다.

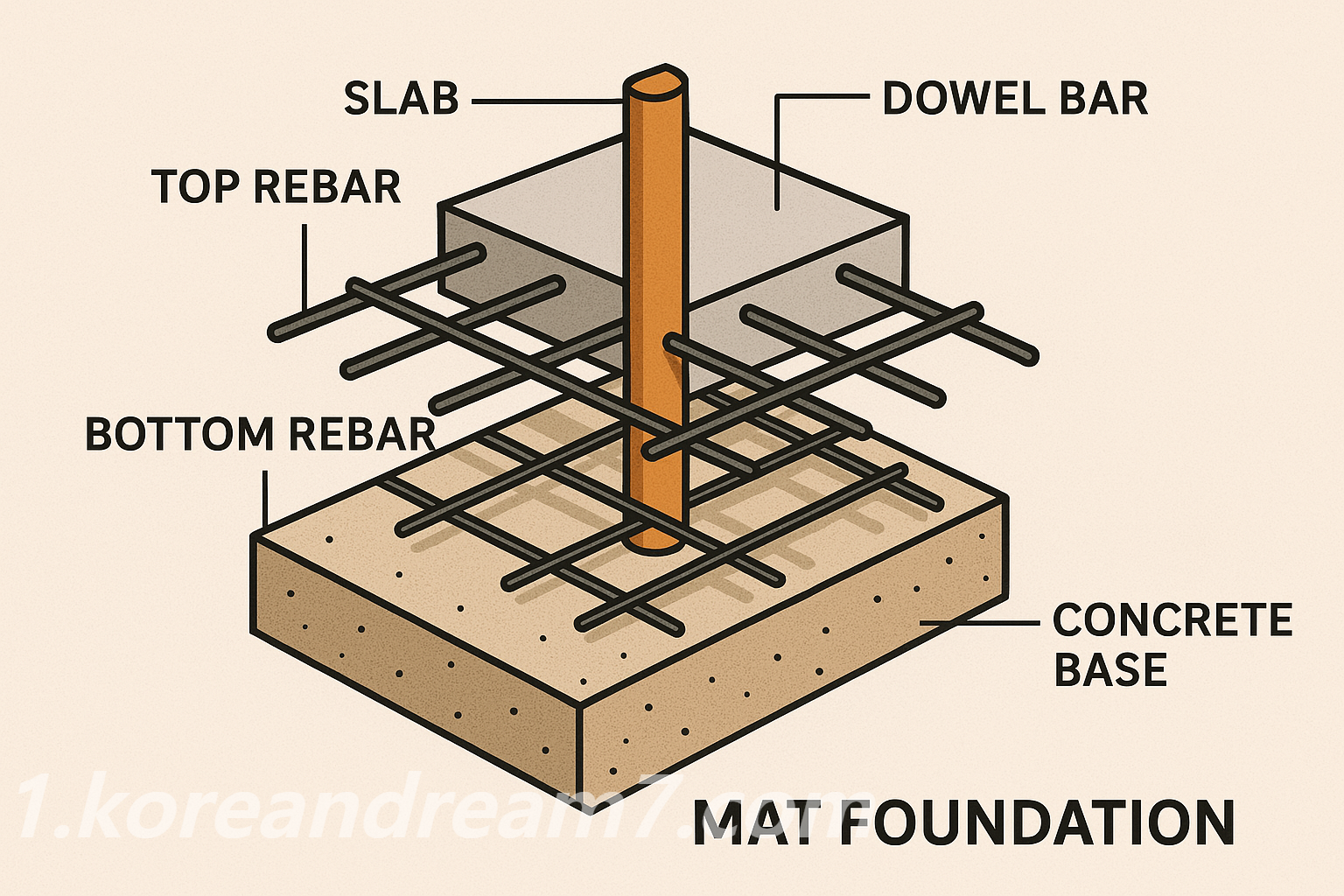

매트(mat) 기초 공사의 Dowel Bar 시공 방법











Dowel Bar의 시공 방법

매트 기초에서 Dowel Bar를 시공하는 방법은 여러 가지가 있지만, 기본적인 시공 절차는 다음과 같습니다.

1. 설계도면 및 규격 확인 매트 기초 공사를 시작하기 전에 먼저 설계도면을 확인해야 합니다. Dowel Bar의 규격, 배치 간격, 길이 및 수량 등은 설계 도면에 명시되어 있습니다. 따라서 설계도면을 정확히 읽고, 필요한 자재를 준비하는 것이 첫 번째 단계입니다.
2. 기초 바닥 준비 기초 바닥이 준비되면, 그 위에 철근 배치를 위한 기초 형틀이 설치됩니다. 이때 Dowel Bar는 매트 기초의 상부와 하부 철근 네트워크를 연결하는 중요한 역할을 하므로, 철근을 배치하기 전에 Dowel Bar를 삽입할 위치를 정확히 파악해야 합니다. Dowel Bar의 위치는 일반적으로 기초 바닥의 중앙부에 배치되며, 상부 슬래브의 철근과 일치하도록 배치합니다.
3. Dowel Bar 삽입 Dowel Bar는 매트 기초의 하부에 일정한 간격을 두고 삽입됩니다. 일반적으로 Dowel Bar는 하부 철근의 위치에 맞춰 수직으로 삽입되며, 기초 바닥과 상부 슬래브 철근이 정확히 맞물리도록 설치해야 합니다. 이때 Dowel Bar의 길이는 설계에 따라 다르지만, 일반적으로 상부 슬래브와 하부 기초가 일치할 수 있도록 적절한 길이를 확보해야 합니다.
4. 철근 배치 및 고정 Dowel Bar가 삽입된 후, 상부 철근 네트워크가 그 위에 배치됩니다. 상부 철근은 Dowel Bar와 연결되어 상부 슬래브와 기초 사이의 하중을 균등하게 분배할 수 있도록 해야 합니다. 이때 철근이 움직이지 않도록 철근 지지대를 사용하여 고정합니다.
5. 콘크리트 타설 철근 배치가 완료되면, 콘크리트를 타설합니다. 콘크리트는 철근 사이에 균등하게 분포되어야 하며, 철근의 배치가 흐트러지지 않도록 주의 깊게 작업을 진행합니다. 콘크리트가 경화되기 전에 철근이 완전히 안정적으로 고정되도록 충분한 시간을 두고 경화 상태를 확인합니다.
6. 경화 후 검사 콘크리트 타설 후, 일정 시간이 지난 후에는 Dowel Bar와 철근의 결합 상태를 점검해야 합니다. Dowel Bar가 정확하게 시공되었는지, 상부 철근과 잘 결합되었는지 확인하는 것이 중요합니다. 이 과정에서 발견된 문제는 즉시 수정하여 공사의 품질을 보장해야 합니다.











Dowel Bar 시공 시 유의 사항

• 규격 준수: 설계도면에 명시된 Dowel Bar의 규격을 철저히 준수해야 합니다. Dowel Bar의 길이, 간격, 직경 등이 설계와 맞지 않으면 기초와 상부 구조물 간의 결합이 불안정해질 수 있습니다.
• 정확한 위치: Dowel Bar는 정확한 위치에 삽입되어야 합니다. 위치가 잘못되면 상부 구조물과 기초 간의 강도 전달이 부족해질 수 있습니다.
• 철근 고정: Dowel Bar와 상부 철근이 결합될 때, 철근이 이동하지 않도록 고정해야 합니다. 철근이 이동하면 Dowel Bar의 기능이 제대로 발휘되지 않을 수 있습니다.
• 시공 후 점검: Dowel Bar의 시공 후, 철근과 콘크리트가 잘 결합되었는지 확인하고, 문제 발생 시 즉시 수정하는 것이 중요합니다.









결론

Dowel Bar는 매트 기초 공사에서 상부 구조물과 기초를 안정적으로 연결하는 중요한 역할을 합니다. 시공 과정에서 Dowel Bar의 규격과 위치를 정확하게 지키고, 철근의 고정 상태를 철저히 확인해야만 안전하고 안정적인 기초 공사를 완성할 수 있습니다. 매트 기초의 품질이 건물 전체의 안전성을 좌우하므로, Dowel Bar 시공은 매우 중요한 공정입니다.
