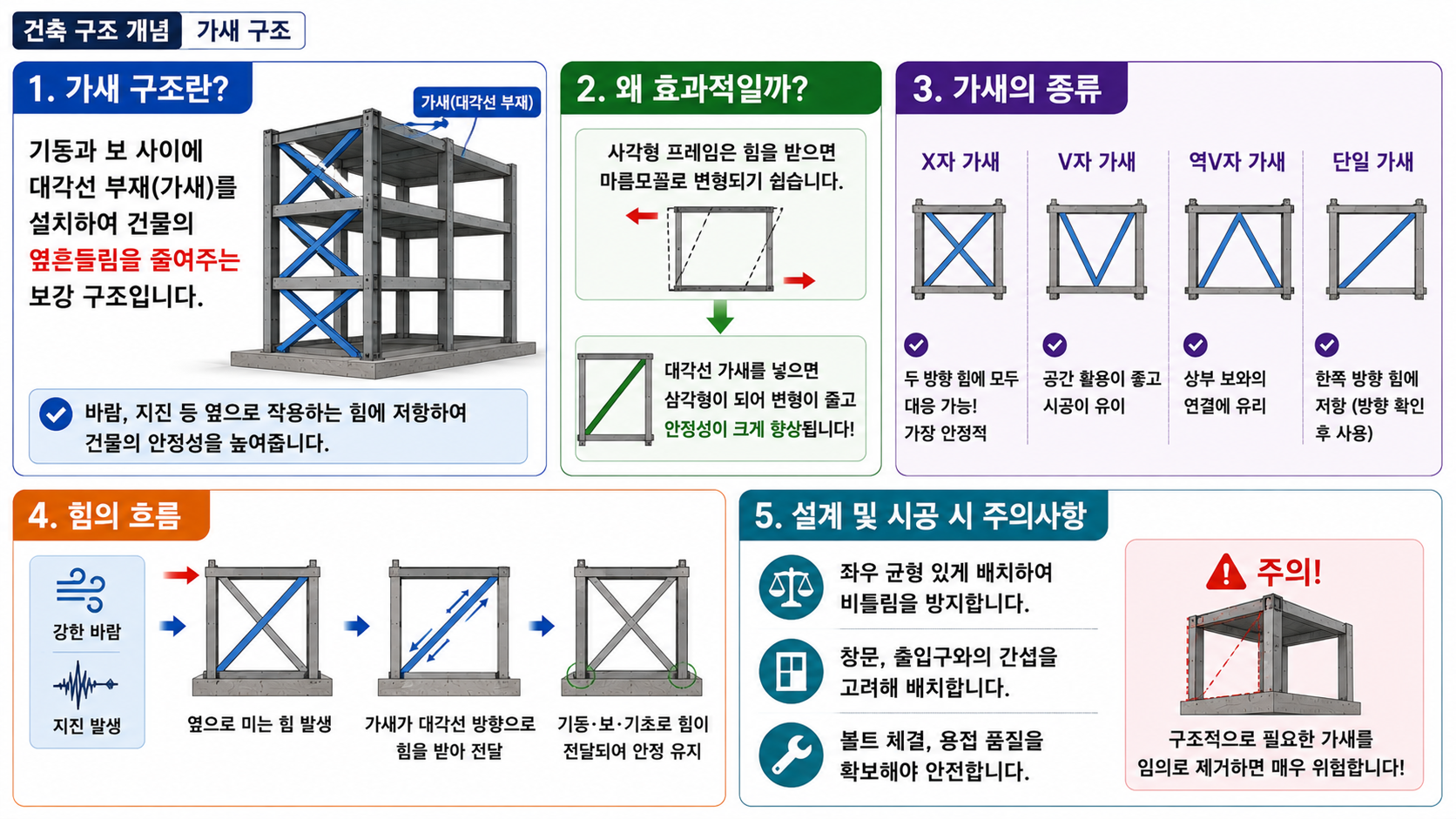

건축 구조에서 가새 구조는 건물이 옆으로 흔들리는 것을 줄여주는 중요한 보강 방식입니다. 가새는 기둥과 보 사이에 대각선으로 설치되는 부재를 말합니다. 겉으로 보면 X자나 V자 모양의 사선 부재처럼 보이는데, 이 단순한 선 하나가 건물의 안정성을 크게 높여줍니다.
건물은 위에서 아래로 누르는 힘만 받는 것이 아닙니다. 바람이 강하게 불거나 지진이 발생하면 건물은 좌우로 흔들리고, 층마다 밀리는 힘을 받습니다. 이때 기둥과 보만으로 버티면 구조가 옆으로 기울거나 변형될 수 있습니다. 가새는 이 옆힘을 대각선 방향으로 받아 기초와 다른 구조 부재로 전달해줍니다.
가새 구조의 가장 큰 장점은 비교적 적은 재료로 강한 보강 효과를 낼 수 있다는 점입니다. 사각형 프레임은 옆에서 힘을 받으면 마름모꼴로 변형되기 쉽지만, 그 안에 대각선 부재를 넣으면 삼각형 구조가 생겨 형태가 훨씬 안정됩니다. 그래서 철골 건물, 공장, 창고, 주차장, 고층 건물의 일부 구간에서 가새를 자주 볼 수 있습니다.
가새의 형태도 다양합니다. X자 가새는 두 방향 힘에 모두 대응하기 좋아 안정적입니다. V자 가새와 역V자 가새는 공간 활용을 고려하면서 보강할 수 있는 방식입니다. 한쪽 방향으로만 설치하는 단일 가새도 있지만, 힘의 방향과 배치 균형을 잘 계산해야 합니다.
가새 구조에서 중요한 것은 위치입니다. 한쪽에만 몰아서 설치하면 건물이 힘을 받을 때 비틀림이 생길 수 있습니다. 또한 창문이나 출입구와 충돌하지 않도록 평면 계획과 함께 검토해야 합니다. 눈에 보이는 가새를 디자인 요소로 활용하는 경우도 있지만, 구조적으로 필요한 가새를 임의로 제거하면 매우 위험할 수 있습니다.
철골 가새는 볼트 체결과 용접 품질이 중요하고, 철근콘크리트 건물에서는 가새 대신 전단벽이나 코어벽이 비슷한 역할을 하는 경우가 많습니다. 결국 가새는 건물의 뼈대가 흔들리지 않도록 잡아주는 보이지 않는 안전장치입니다.
건물 외벽이나 내부에 대각선 부재가 보인다면 단순한 장식으로만 보지 않아도 됩니다. 그 사선은 바람과 지진의 힘을 흘려보내는 구조의 길입니다. 가새 구조를 알면 건물의 선 하나에도 숨은 역할이 있다는 사실을 더 흥미롭게 볼 수 있습니다.
