기둥철근에서의 타이바(Tie Bar)

반응형





기둥은 건축물의 수직 하중을 지탱하는 가장 기본적이고 핵심적인 구조부재입니다. 이 기둥을 구성하는 철근 중 하나가 바로 ‘타이바(Tie bar)’입니다. 특히 건축기사 시험에서도 기둥철근의 배근과 타이바의 기능, 시공상 주의사항은 매우 자주 출제되는 핵심 주제 중 하나입니다. 이번 글에서는 기둥철근에서의 타이바란 무엇인지, 그리고 구조적 역할, 배근 방법, 시공 시 유의사항에 대해 자세히 설명드리겠습니다.

---

1. 타이바(Tie Bar)란?

타이바는 기둥의 주근(Main bar, longitudinal bar) 을 좌굴하지 않도록 잡아주는 가로 방향의 띠철근(Tie bar) 을 말합니다. 흔히 스터럽(stirrup) 과 혼용되기도 하지만, 스터럽은 보에 사용되는 가로철근을 뜻하며, 기둥에서는 타이(tie) 라는 용어가 주로 사용됩니다.

간단히 말해, 기둥의 주근을 일정 간격으로 묶어주는 고리 형태의 보조철근이라고 이해하면 됩니다.

---

2. 타이바의 구조적 역할

타이바는 단순히 주근을 묶어주는 역할을 넘어, 구조적으로 매우 중요한 기능을 수행합니다.

① 좌굴 방지

기둥은 압축력을 받는 부재입니다. 이때 중심부에 있는 주근이 압축력에 의해 좌굴(휘어짐)되는 것을 방지하기 위해, 일정 간격으로 타이바가 설치됩니다. 타이바가 없거나 간격이 넓으면 기둥이 세로로 찌그러지며 파괴될 수 있습니다.

② 부재 일체성 확보

주근과 콘크리트를 하나의 일체형 구조체로 고정해 줌으로써, 기둥의 강도 및 내구성을 향상시킵니다.

③ 콘크리트 균열 방지

콘크리트가 양생될 때 수축 및 온도 변화에 의한 균열을 타이바가 효과적으로 제어해 줍니다.

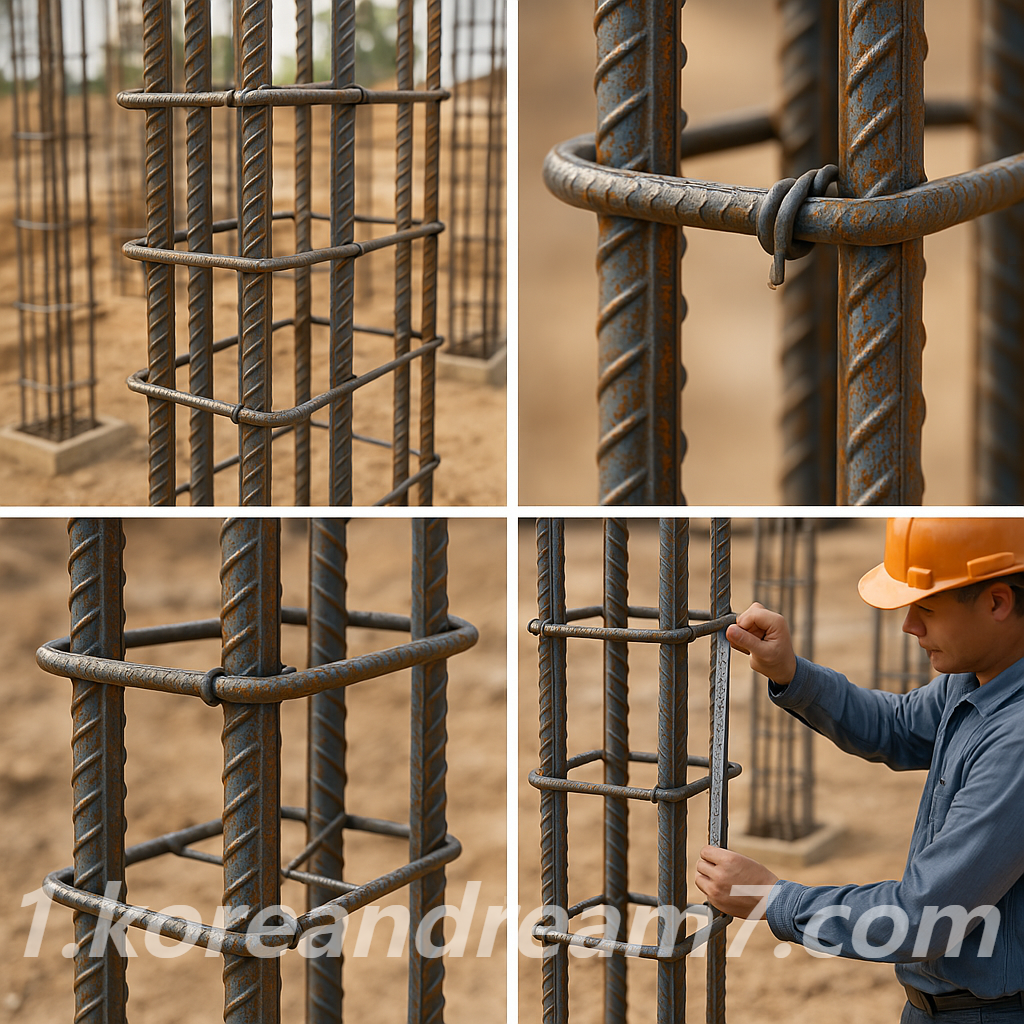

기둥철근에서의 타이바(Tie Bar)



---

3. 타이바의 배근 기준

건축기사 시험 및 시공 실무에서 반드시 숙지해야 할 타이바의 배근 기준은 다음과 같습니다.

① 간격(S)

• 기둥 최소 치수의 1/2 이하
• 주근 직경의 12배 이하
• 25cm 이하 → 위 조건 중 가장 작은 값으로 결정합니다.

② 모양 및 구속

• 대부분 사각형 혹은 원형 고리 형태로 배근하며, 내부에 보조 구속철근(Cross tie) 을 포함시키는 경우도 있습니다.
• 외곽에서 모서리 주근을 감싸면서, 내부 주근도 함께 묶어줄 수 있어야 합니다.

③ 걸침(Anchorage)

• 타이바의 양 끝은 135도 이상으로 구부려 주근에 걸쳐지도록 합니다.
• 이는 시공 중이나 콘크리트 타설 시 타이바가 이탈하거나 풀리는 것을 방지하기 위함입니다.



---

4. 시공 시 유의사항

기둥의 타이바는 구조 안전성에 직결되는 요소이기 때문에, 다음과 같은 시공상 주의사항을 꼭 지켜야 합니다.

① 정밀한 간격 유지

타이바 간격이 불규칙하거나 기준보다 넓어지면 좌굴 방지 효과가 현저히 떨어지며, 기둥의 압축 강도가 약화됩니다.

② 철근 간섭 방지

타이바 설치 시 콘크리트 타설 공간 확보를 고려해 배근해야 하며, 다른 설비 배관과의 간섭도 확인해야 합니다.

③ 결속 상태 확인

타이바는 철선이나 결속선으로 단단히 고정되어야 하며, 콘크리트 타설 중 흔들림이 없어야 합니다.

---

5. 타이바와 관련된 건축기사 시험 포인트

건축기사 필기 및 실기 시험에서는 다음과 같은 포인트로 자주 출제됩니다:

• 타이바 배근 간격 기준
• 타이바의 구조적 기능
• 타이바의 걸침 각도
• 타이바와 스터럽의 차이점

이러한 내용은 콘크리트공사, 철근공사, 건축구조 등 다양한 파트에 걸쳐 등장하므로, 정확한 개념 이해와 암기가 매우 중요합니다.

---

단순한 ‘보조철근’이 아닌 핵심 구조요소

기둥철근에서의 타이바는 단순한 철근 묶음이 아니라, 건축 구조물의 생명선과 같은 중요한 역할을 합니다. 기둥의 좌굴 방지, 강도 확보, 균열 제어까지 다양한 기능을 수행하며, 이를 잘 이해하고 시공에 반영하는 것이 바로 건축기술자의 역량입니다.

건축기사 자격증을 준비 중이라면, 이론적 개념뿐만 아니라 현장 사례와 사진 등을 함께 참고하여 이해도를 높여보세요. 이러한 디테일한 이해는 시험뿐 아니라, 향후 실무에서도 큰 자산이 될 것입니다.
