철근이음 및 정착 기준 총정리



반응형



건축기사 시험에서 자주 출제되는 핵심 파트 중 하나가 바로 철근의 이음 및 정착입니다. 철근콘크리트 구조물에서 철근의 연속성을 확보하기 위해 필요한 이음(splicing)과, 구조체와의 강한 결합을 위한 정착(anchorage)은 구조적 안정성에 직접적인 영향을 미칩니다. 이번 글에서는 철근의 이음 및 정착에 대한 이론적 배경과 시공 기준, 그리고 시험 대비 포인트까지 자세히 정리해 드리겠습니다.

---

1. 철근 이음(Splicing)이란?

철근 이음이란, 길이가 부족한 철근을 서로 연결하여 하나의 연속적인 부재로 만드는 작업을 말합니다. 철근은 생산 및 운반상의 제한으로 일정 길이 이상 제작이 어렵기 때문에, 현장에서 이어붙이는 작업이 필요합니다.

✅ 철근 이음 방식의 종류

1. 겹침이음(Overlap Splice)
   가장 일반적인 방식으로, 철근을 일정 길이만큼 겹쳐 배근 후 묶는 방법입니다. 소형 철근 및 인장력이 크지 않은 부위에서 사용됩니다.
   • 인장부 겹침 이음 길이 : 40d40d 이상
   • 압축부 겹침 이음 길이 : 30d30d 이상
     (* d는 철근의 지름)
2. 용접이음(Welded Splice)
   두 철근을 맞대고 용접하여 연결하는 방식입니다. 정확한 시공이 가능하나 고도의 기술이 요구됩니다.
   • 주로 기둥, 보의 중요한 구조부재에 사용
   • 강도 확보는 뛰어나지만 비용과 시간이 많이 소요됩니다.
3. 기계적 이음(Mechanical Splice)
   이음기구(커플러 등)를 이용해 철근을 기계적으로 연결합니다. 작업 속도가 빠르고 품질 관리가 용이합니다.
   • 최근에는 프리패브 공법, 고층건물에 널리 사용
   • 반복하중에도 견딜 수 있는 신뢰성 있는 방식으로 평가받습니다.

---

2. 철근 정착(Anchorage)이란?

정착이란, 철근이 콘크리트 속에서 미끄러지지 않도록 충분한 길이를 확보하거나 기하학적 형태를 주어 고정시키는 것입니다. 구조물의 부재 단부나 응력이 집중되는 부위에 반드시 필요합니다.

✅ 정착 방식의 종류

1. 직선정착(Straight Anchorage)
   철근을 곧게 연장하여 콘크리트에 묻는 가장 기본적인 방식입니다. 일정 길이 이상을 확보해야 미끄러짐을 방지할 수 있습니다.
   • 인장정착 길이 : 일반적으로 40d40d 이상
   • 압축정착 길이 : 일반적으로 30d30d 이상
2. 갈고리 정착(Hooked Anchorage)
   철근의 끝을 90도 또는 135도로 굽혀 콘크리트 내에서 빠지지 않도록 합니다. 공간이 부족하거나 응력이 큰 부위에 사용됩니다.
   • 갈고리 길이 : 12d12d 이상
   • 굽힘 반지름 : 일반적으로 4d4d 이상
3. 머리정착(Headed Bar)
   철근 끝에 판 모양의 머리를 부착하여 정착 효과를 내는 방식입니다. 주로 고강도 철근이나 기둥·벽체에서 사용됩니다.

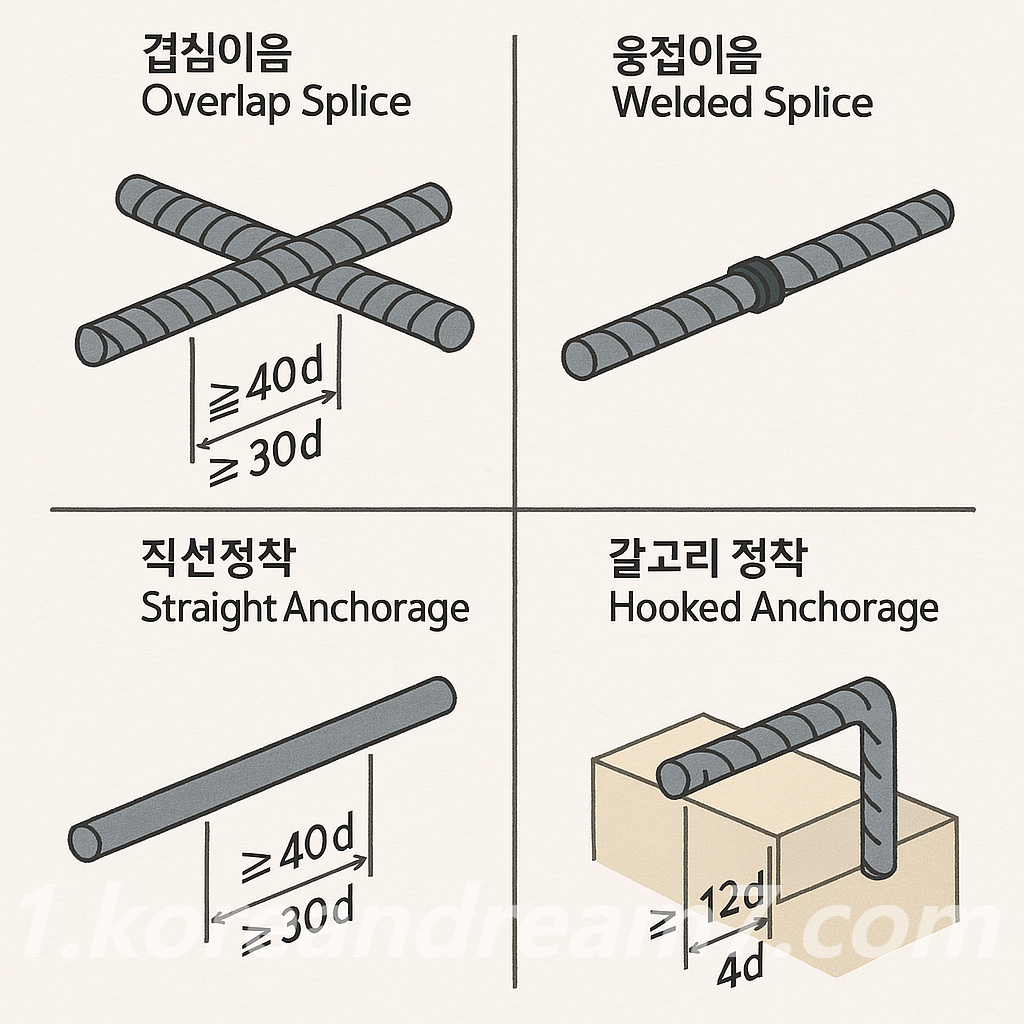

철근이음 및 정착 기준 총정리



---

3. 철근 이음 및 정착 시 유의사항

• 철근의 피복 두께 확보: 겹침이음 시 겹쳐진 부위는 전체적으로 콘크리트에 충분히 덮여 있어야 합니다. 일반적으로 기둥은 40mm 이상, 보와 슬래브는 30mm 이상 피복이 필요합니다.
• 이음 위치 분산: 철근 이음은 부재의 동일 위치에 집중시키지 않도록 해야 하며, 최소 이격 거리를 확보해야 합니다. 일반적으로 1/5 이상 떨어지도록 배치합니다.
• 응력이 큰 부위에서 이음 금지: 보의 중앙부(인장력이 집중되는 부분)나 기둥 단부 등에서는 겹침이음보다 용접 또는 기계적 이음이 권장됩니다.
• 정착은 설계기준에 따름: KDS 14 20 10(구 KCI) 등의 설계기준에 명시된 정착길이, 정착 방식 등을 반드시 준수해야 합니다.



---

4. 건축기사 시험 대비 팁

• '정착 길이', '이음 길이' 관련 수치 암기 필수
  시험에 자주 나오는 포인트로, 숫자 단위로 출제됩니다. 예) 인장부 겹침 이음 = 40d40d, 갈고리 정착 = 12d12d
• 각 이음·정착 방식의 장단점 정리
  보기 문제로 출제될 수 있으므로, 상황별 적합한 이음 방식을 숙지하세요.
• 시공 기준 및 규정 숙지
  시방서 및 KDS 기준에 따른 피복 두께, 이음 위치 제한 등도 시험에 반영됩니다.

---

마무리: 철근이음과 정착, 구조물 안전의 핵심

철근이음 및 정착은 단순한 연결이 아니라, 구조물 전체의 강도, 안정성, 내구성을 좌우하는 핵심 요소입니다. 건축기사 자격증을 준비하는 수험생이라면 이론뿐 아니라 실제 시공 현장의 문제점과 개선 방안까지도 고민해보는 것이 좋습니다.

이 글이 건축기사 공부에 도움이 되었기를 바라며, 계속해서 핵심 이론 시리즈를 업로드할 예정이니 좋아요, 스크랩, 댓글로 응원해 주세요!
