철근 가스압접이란? 원리부터 시공법까지 한눈에 정리

반응형





건축 현장에서 철근은 구조물의 강도를 확보하는 데 핵심적인 역할을 합니다. 특히 철근의 이음 방식 중 하나인 철근 가스압접은 고층 건물, 교량, 터널 등 구조 안전성이 중요한 현장에서 널리 사용되고 있습니다. 이 글에서는 철근 가스압접의 정의, 시공 방법, 특징, 장단점 등을 알기 쉽게 정리해보겠습니다.

---

철근 가스압접이란?

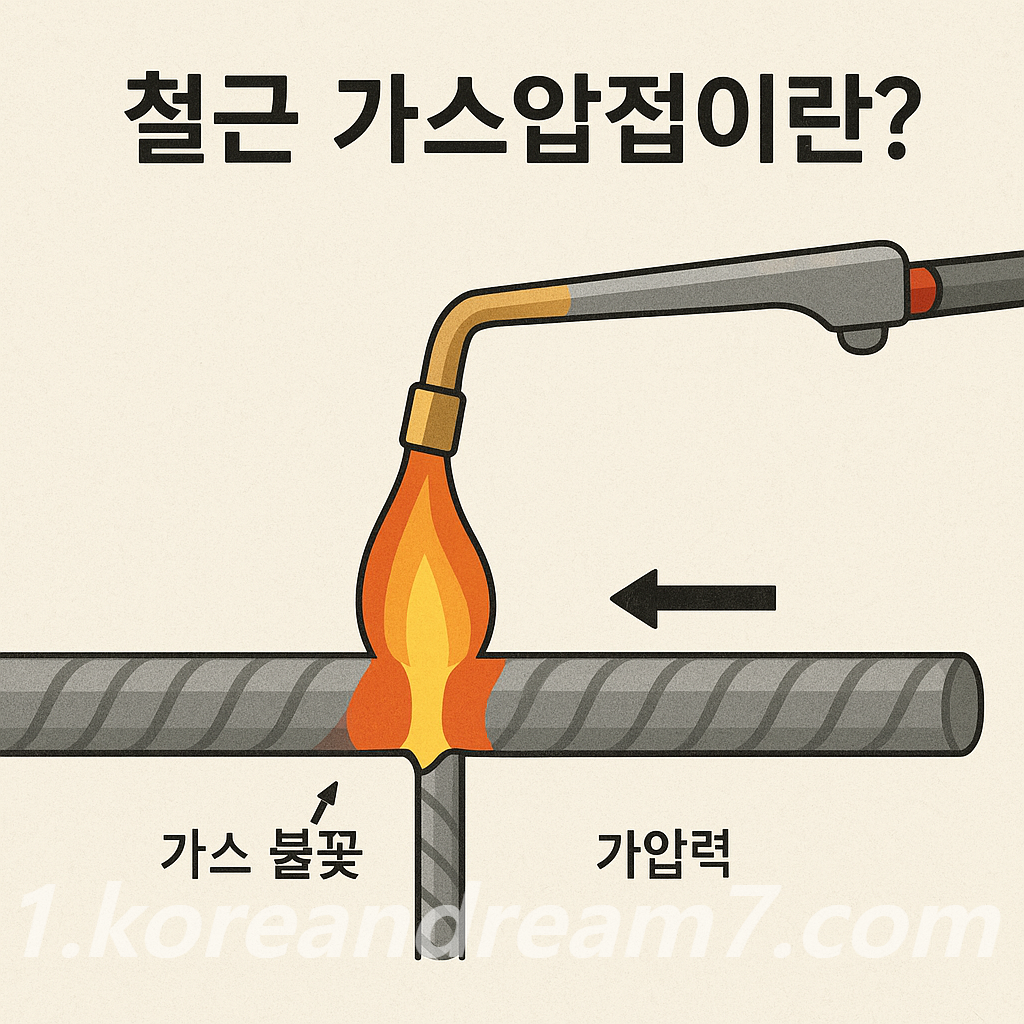

철근 가스압접(Gas Pressure Welding, GPW)은 철근과 철근을 고온의 가스불꽃으로 가열한 후, 압력을 가해 서로 접합시키는 이음 공법입니다. 철근 단면을 거의 완전히 녹일 정도로 가열한 뒤, 양쪽에서 밀어 붙여 한 몸처럼 만드는 방식으로, 마치 용접처럼 강한 일체감을 형성합니다.

철근 가스압접이란

---

가스압접의 원리

가스압접은 철근 이음부를 1300~1350℃까지 가열한 후, 가압력(압접력)을 가해 금속 조직을 일체화시키는 방식입니다. 이 과정에서 철근 표면의 산화피막과 불순물이 제거되며, 내부 결정립이 재결정되어 기계적 성질이 모재와 거의 동일한 수준으로 회복됩니다.

🔍 주요 키워드: 철근 가스압접, 철근 이음, 가스압접 원리, 건축기사 실기

---

시공 순서 (철근 가스압접 절차)

1. 철근 절단 및 정리
   이음할 철근의 단부를 깨끗이 정리합니다. 산화물이나 기름 등 불순물을 제거해야 양질의 접합이 가능합니다.
2. 정렬 및 고정
   두 철근이 동일한 축선을 이루도록 맞추고, 특수 지그로 고정합니다.
3. 가열 (가스 토치 사용)
   아세틸렌-산소 혼합 가스를 이용해 철근 단부를 약 1300℃까지 균일하게 가열합니다.
4. 압접 (가압력 인가)
   일정 압력을 주면서 양쪽 철근을 밀착시켜 압착합니다. 이때 불필요한 금속이 외부로 삐져나오는 '플래시(Flash)'가 형성됩니다.
5. 냉각 및 검사
   자연 냉각 후, 비파괴 검사나 망치 검사를 통해 결함 여부를 확인합니다.



---

철근 가스압접의 장점

• ✅ 강도 우수: 이음부 강도가 모재와 거의 동일하여 구조 안전성이 뛰어납니다.
• ✅ 이음부 수량 절감: 필요 길이만큼 철근을 이을 수 있어 이음부 개수를 줄일 수 있습니다.
• ✅ 균일한 품질 확보: 숙련도에 따라 품질 차이가 크지 않고, 반복 작업에 적합합니다.
• ✅ 비용 절감 가능: 기계적 이음이나 전기저항용접에 비해 장비와 자재 비용이 낮습니다.

---

단점 및 주의사항

• ⚠️ 기상 조건 제한: 야외 시공 시 바람이나 비에 취약하여 작업 환경에 제약이 있습니다.
• ⚠️ 숙련 필요: 일정한 품질 확보를 위해 작업자의 숙련도가 요구됩니다.
• ⚠️ 검사 필수: 이음부의 결함이 구조 전체에 영향을 미칠 수 있어 철저한 검사가 필요합니다.



---

가스압접 vs 기계적 이음 vs 전기저항용접

구분 가스압접 기계적 이음 전기저항용접

강도	매우 우수	우수	보통
비용	비교적 저렴	비쌈	중간
시공 속도	보통	빠름	느림
숙련도 요구	중간~높음	낮음	높음
검사 용이성	보통	우수	어려움

---

건축기사 실기 대비: 철근 가스압접의 핵심 포인트

건축기사 실기시험에서는 철근 이음 방식의 이해와 각각의 시공 원리, 적용 부위 등에 대해 자주 출제됩니다. 특히 가스압접은 다음과 같은 키워드를 중심으로 암기해두면 좋습니다.

• 가열 온도: 약 1300~1350℃
• 사용 가스: 아세틸렌-산소
• 가열 → 가압 → 냉각 순서
• 이음 강도는 모재와 동일 수준 확보

---

결론

철근 가스압접은 구조적 안전성과 경제성, 품질 모두를 확보할 수 있는 효율적인 철근 이음 공법입니다. 다만, 정확한 시공 절차와 검사가 뒷받침되어야만 그 효과를 발휘할 수 있습니다. 건축기사 시험 준비는 물론, 실제 현장에서도 이 공법에 대한 이해는 필수입니다. 철근 가스압접의 원리와 특징을 제대로 이해하고 실전에 적용해 보세요!
