철근콘크리트 기둥철근의 이음위치, 어디에 해야 할까?

반응형





건축기사 시험에서 자주 출제되는 개념 중 하나가 바로 철근콘크리트 구조물의 기둥철근 이음위치입니다. 기둥은 구조물에서 하중을 지지하는 주요 부재이므로, 철근의 이음 위치에 따라 전체 구조 안전에 영향을 미칠 수 있습니다. 따라서 이음 위치를 정확히 아는 것은 매우 중요합니다.

---

철근 이음이란 무엇인가?

철근 이음이란 철근의 길이가 부족하거나 시공상의 이유로 두 철근을 연결하는 작업을 말합니다. 보통 ‘겹침이음(lap splice)’, ‘용접이음(welded splice)’, ‘기계이음(mechanical splice)’으로 구분됩니다.

기둥의 경우, 겹침이음이 가장 일반적으로 사용되며, 그 위치와 길이에 따라 부재의 거동이 달라질 수 있습니다. 따라서 건축기사 시험에서는 철근 이음의 위치와 원칙을 명확하게 이해하고 있어야 합니다.

---

기둥철근 이음의 원칙적인 위치는?

기둥의 철근은 압축력과 인장력 모두를 받을 수 있기 때문에, 철근의 이음은 다음의 원칙에 따라 결정됩니다.

1. 가능한 한 부재의 중앙부에서 이음해야 한다

기둥에서는 양단부, 즉 상부와 하부에서 큰 응력이 발생합니다. 이 부위는 콘크리트와 철근에 모두 많은 하중이 걸리는 곳이므로, 이음이 있으면 구조적 약점이 될 수 있습니다.

따라서 이음은 기둥의 정단(양 끝단)에서 피하고, 중앙부(중간 1/3 영역)에서 하는 것이 원칙입니다. 특히 압축 철근은 가능한 한 기둥의 중간 1/3 범위에서 이음해야 하며, 이때 충분한 겹침길이와 정착이 확보되어야 합니다.

2. 하나의 단면에서 모든 철근을 동시에 이음하지 않는다

한 단면에서 모든 철근을 한꺼번에 이으면 그 단면의 강성이 크게 떨어질 수 있습니다. 따라서 이음 위치는 수직 방향으로 분산시켜야 하며, 한 단면에서 이음되는 철근 수는 전체의 50% 이하가 되도록 해야 합니다.

3. 이음 길이(겹침 길이)를 충분히 확보한다

겹침이음 시, 철근의 종류와 지름에 따라 규정된 겹침 길이를 반드시 확보해야 합니다. 일반적으로는 D(지름) x 40~60배 이상의 길이를 요구하며, 기둥의 강도 등급, 철근의 항복강도, 콘크리트 피복 두께 등에 따라 달라질 수 있습니다.

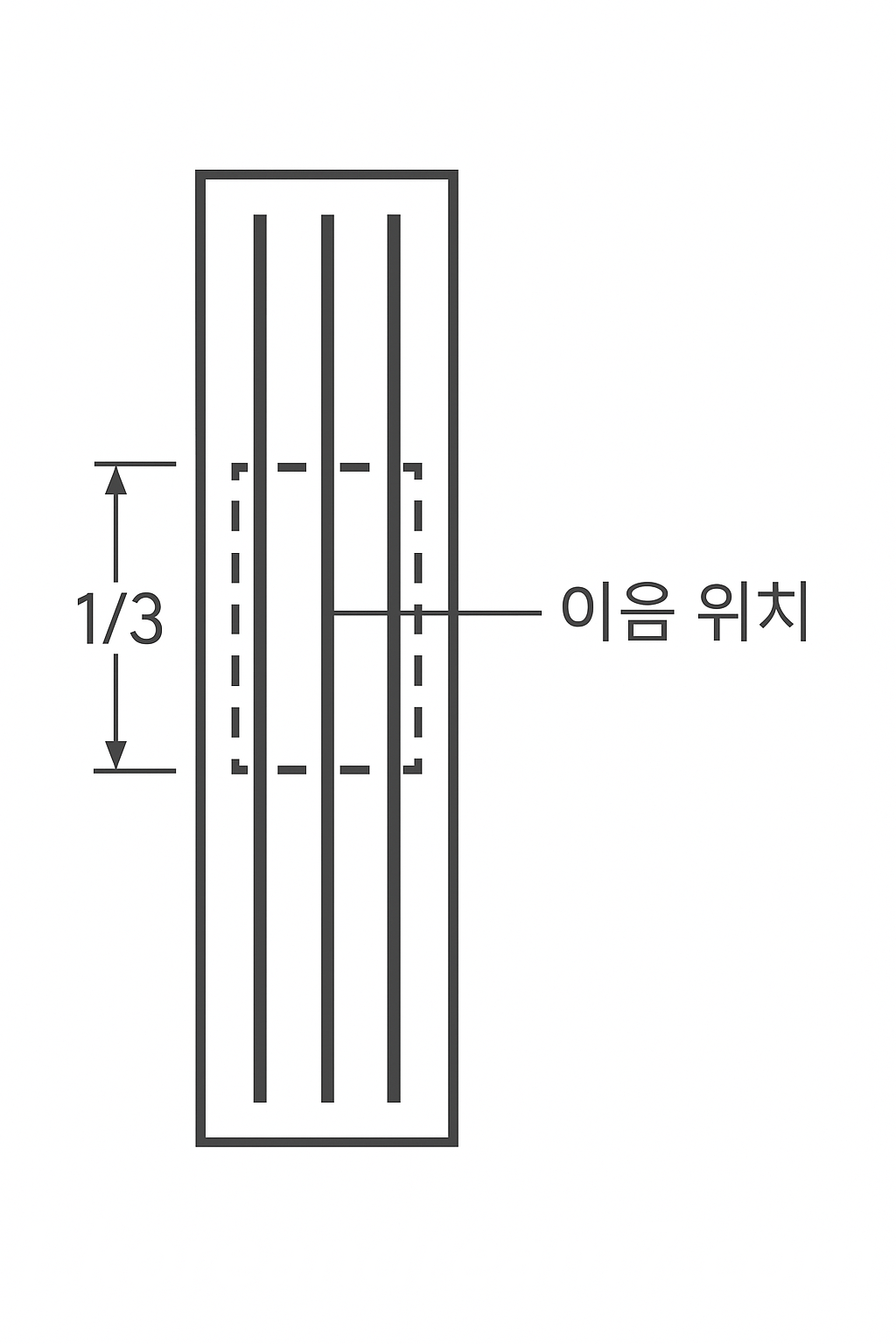

철근콘크리트 기둥철근의 이음위치

---

현장 시공 시 유의사항

건축기사 시험뿐 아니라 실제 현장에서도 철근 이음은 중요한 포인트입니다. 다음 사항들을 반드시 숙지해야 합니다.

• 콘크리트 타설 전, 이음 부위에 녹이나 기름기가 없어야 합니다.
• 겹침이음 시에는 철근이 밀착되도록 철선(철사) 등으로 고정해야 합니다.
• 이음부는 설계도면에 따라 위치를 정확히 파악한 후 시공해야 합니다.

특히 기둥 하부에서 이음하는 경우가 종종 있으나, 이는 구조적으로 바람직하지 않으므로 반드시 설계자의 승인을 받거나 설계 변경이 필요합니다.



---

철근콘크리트 기둥철근 이음위치의 요약 정리

• 기둥 중앙 1/3에서 이음하는 것이 원칙
• 한 단면에서 전체 철근의 50% 이하만 이음
• 겹침 길이는 규정된 기준 이상으로 확보
• 응력이 큰 부위(기둥 끝단)에서는 이음 금지
• 설계도서와 시방서에 따라 정확한 시공 필요

---

건축기사 시험에서 어떻게 나올까?

실제 시험에서는 다음과 같은 형태로 출제될 수 있습니다.

• “기둥 철근의 이음 위치로 적절한 것은?”
• “기둥 철근의 이음 위치에 대한 설명 중 옳지 않은 것은?”

이때 위의 원칙을 기억해 두면 정답을 쉽게 찾을 수 있습니다. 시험뿐 아니라 실무에서도 매우 중요한 내용이니, 철저히 숙지해 두는 것이 좋습니다.

---

마무리하며

철근콘크리트 기둥의 철근 이음위치는 단순히 외우는 것이 아닌, 구조적 안정성과 직결되는 중요한 사항입니다. 건축기사 시험을 준비하면서 이 개념을 명확히 이해하고, 실제 시공 시에도 적용할 수 있도록 연습하는 것이 좋습니다.

이와 관련된 다른 개념으로는 철근 정착 길이, 철근 간격, 피복두께 등이 있으니 함께 공부하면 시너지 효과를 얻을 수 있습니다. 구조물의 기본은 디테일에서 출발합니다. 철근 이음 위치, 절대 가볍게 보지 마세요!
