나사식 철근이음이란?

반응형













나사식 철근이음은 철근 콘크리트 구조에서 매우 중요한 연결 방식 중 하나입니다. 특히 건축기사 시험에서도 자주 출제되는 항목이기 때문에 정확한 개념과 시공 방법, 장단점을 확실히 숙지하는 것이 필요합니다. 이번 글에서는 나사식 철근이음의 정의부터 시공 절차, 주요 특징, 장단점까지 구체적으로 설명하겠습니다.

나사식 철근이음의 정의

나사식 철근이음은 철근의 단부에 나사산을 절삭하거나 롤링 가공하여, 이를 커플러(이음용 너트)와 연결하는 방식입니다. 쉽게 말해, 철근 끝에 나사를 만들어 그 나사 부분을 커플러를 통해 서로 체결하는 구조입니다. 이러한 방식은 기계적 이음(mechanical splice)의 한 종류로 분류되며, 용접이나 겹침이음보다 시공 품질이 일정하고 구조적 안정성이 뛰어납니다.

---

왜 나사식 철근이음이 중요한가?

철근 콘크리트 구조물에서 철근은 인장력을 담당하는 주요 구조 재료입니다. 긴 철근이 필요한 경우, 공장에서 제작된 철근의 길이가 제한적이기 때문에 현장에서 철근을 이음하는 작업이 필수적입니다. 이때 이음 방식의 선택은 구조물의 성능과 안전성에 직결되며, 나사식 철근이음은 특히 큰 하중을 받는 기둥이나 벽체, 초고층 건물, 원전 구조물 등에 많이 적용됩니다.

---

나사식 철근이음의 시공 방법

1. 철근 단부 나사 가공
   • 철근 끝에 규격에 맞게 나사산을 절삭하거나 롤링 방식으로 형성합니다.
   • 나사산의 깊이, 피치 등은 커플러 규격과 일치해야 합니다.
2. 커플러 체결
   • 두 철근의 나사산 부분을 커플러의 양쪽에 삽입한 후, 규정 토크에 따라 체결합니다.
   • 필요시 커플러 내부에 고정용 볼트나 락 장치가 포함될 수 있습니다.
3. 체결 상태 확인
   • 체결 상태를 시각적으로 확인하고, 경우에 따라 토크 렌치를 이용해 적절한 힘으로 체결되었는지 검토합니다.

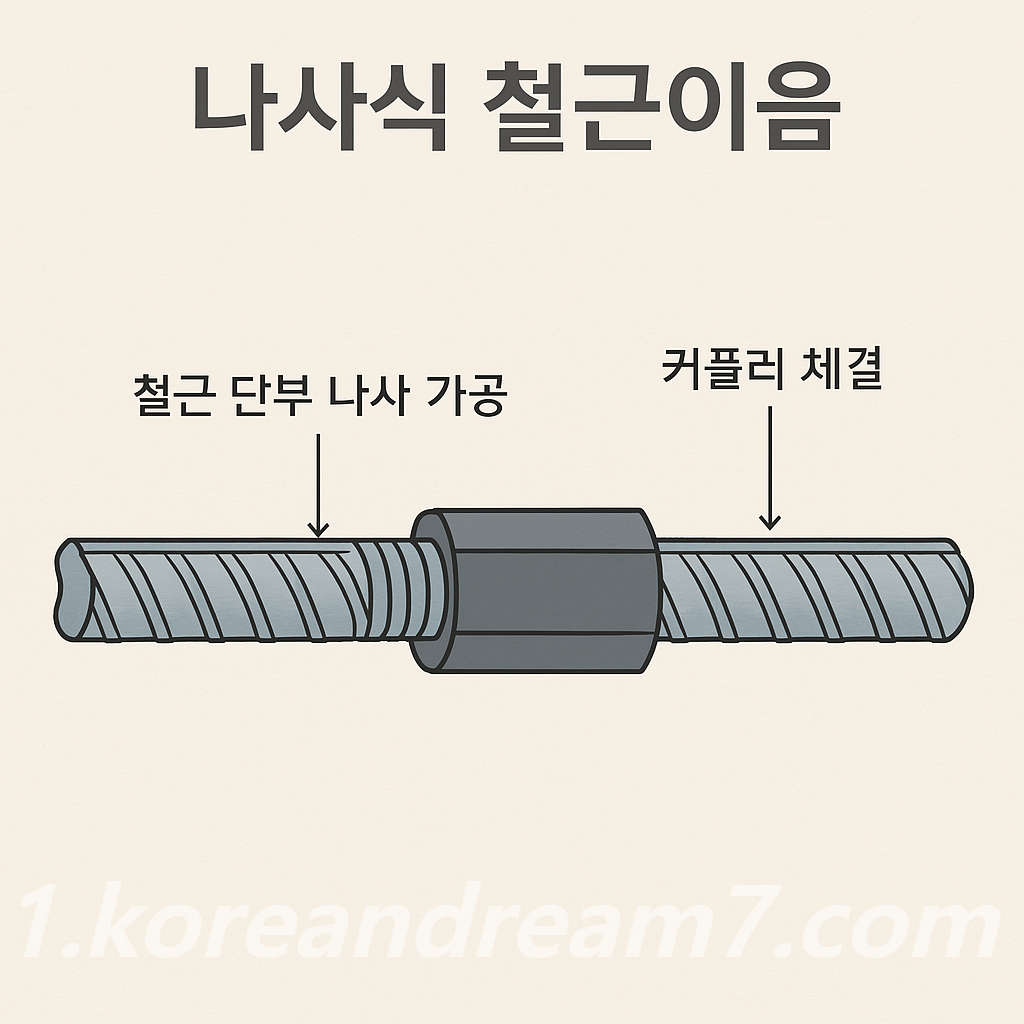

나사식 철근이음이란

---

나사식 철근이음의 장점

• 우수한 구조적 성능: 인장 및 압축 하중 모두에서 뛰어난 성능을 발휘합니다.
• 시공 품질의 균일성: 용접과 달리 숙련도에 따른 품질 편차가 적습니다.
• 공기 단축: 프리패브 시공이나 밀집 배근 구간에서 시공이 간편하여 전체 공기를 단축시킬 수 있습니다.
• 격리 작업 없음: 용접 시 발생하는 화기 작업이 필요 없어 화재 위험이 적고, 격리 작업도 불필요합니다.
• 밀집 배근 구간에 유리: 겹침이음보다 공간을 덜 차지하므로, 철근 간격이 좁은 부위에서 유리합니다.



---

나사식 철근이음의 단점

• 비용 문제: 커플러 비용 및 나사 가공 비용이 발생합니다.
• 정밀 시공 요구: 나사산의 정밀도와 체결 토크의 관리가 필요합니다.
• 재사용 불가: 체결 후 해체하거나 재사용하는 것이 어렵습니다.

---

건축기사 시험 포인트

건축기사 시험에서는 다음과 같은 내용이 출제될 수 있습니다.

• 기계적 이음의 종류: 나사식, 압입식, 슬리브식 등과의 차이점 비교
• 나사식 이음의 적용 위치: 기둥, 벽체, 구조적 철근 이음 위치
• 장단점 및 시공 절차: 위에서 설명한 시공 순서와 특징이 출제 포인트
• 품질관리 요소: 체결 토크, 정밀도 검사, 시공 후 검사 항목 등

---

나사식 철근이음은 구조 안전의 핵심

나사식 철근이음은 현대 건축에서 고층화, 대형화되는 구조물의 안전성과 시공성을 동시에 확보할 수 있는 중요한 기술입니다. 건축기사 시험에서도 기계적 이음방식은 자주 다루어지는 항목이므로, 이번 기회에 정의, 시공 절차, 장단점, 시험 포인트를 꼼꼼히 정리해두시기 바랍니다.
