건축기사 시험을 준비하다 보면 '슬리브 조인트(Sleeve Joint)'라는 용어가 자주 등장합니다. 이 용어는 특히 건축시공, 배관, 철근 연결 등 다양한 파트에서 중요한 개념으로 다뤄지며, 실무 현장에서도 폭넓게 활용되고 있습니다. 이번 글에서는 슬리브 조인트에 대해 정의부터 시공 목적, 종류, 장단점, 시공 시 유의사항까지 꼼꼼하게 해설해드립니다.

---

슬리브 조인트(Sleeve Joint)의 정의

슬리브 조인트란, 두 개의 부재(주로 배관, 철근 등)를 슬리브(Sleeve)라는 관(管) 형태의 연결 부품을 통해 맞대어 연결하는 시공 방식입니다. 슬리브는 일반적으로 원통형이며, 양쪽 부재의 끝단을 슬리브 내부에 삽입하여 접합함으로써 연속성과 기밀성, 강도를 확보합니다.

---

슬리브 조인트의 사용 목적

슬리브 조인트는 단순한 연결을 넘어서 다음과 같은 시공 목적을 가지고 사용됩니다:

1. 부재 간 연속성 확보
   • 철근, 배관 등에서 구조적 연속성을 유지하기 위해 사용됩니다.
2. 기밀성 및 방수성 확보
   • 특히 기계설비 배관이나 콘크리트 벽체를 관통하는 부위에서는 기밀성과 방수성이 중요합니다. 슬리브 조인트는 이러한 성능을 강화해줍니다.
3. 시공 편의성 증대
   • 구조물 타설 전에 미리 슬리브를 설치해 두면 이후 배관이나 철근 연결이 쉬워집니다.
4. 진동이나 충격 흡수 기능
   • 고무 패킹 등을 함께 사용하는 경우, 진동 완충 및 소음 저감에도 효과적입니다.

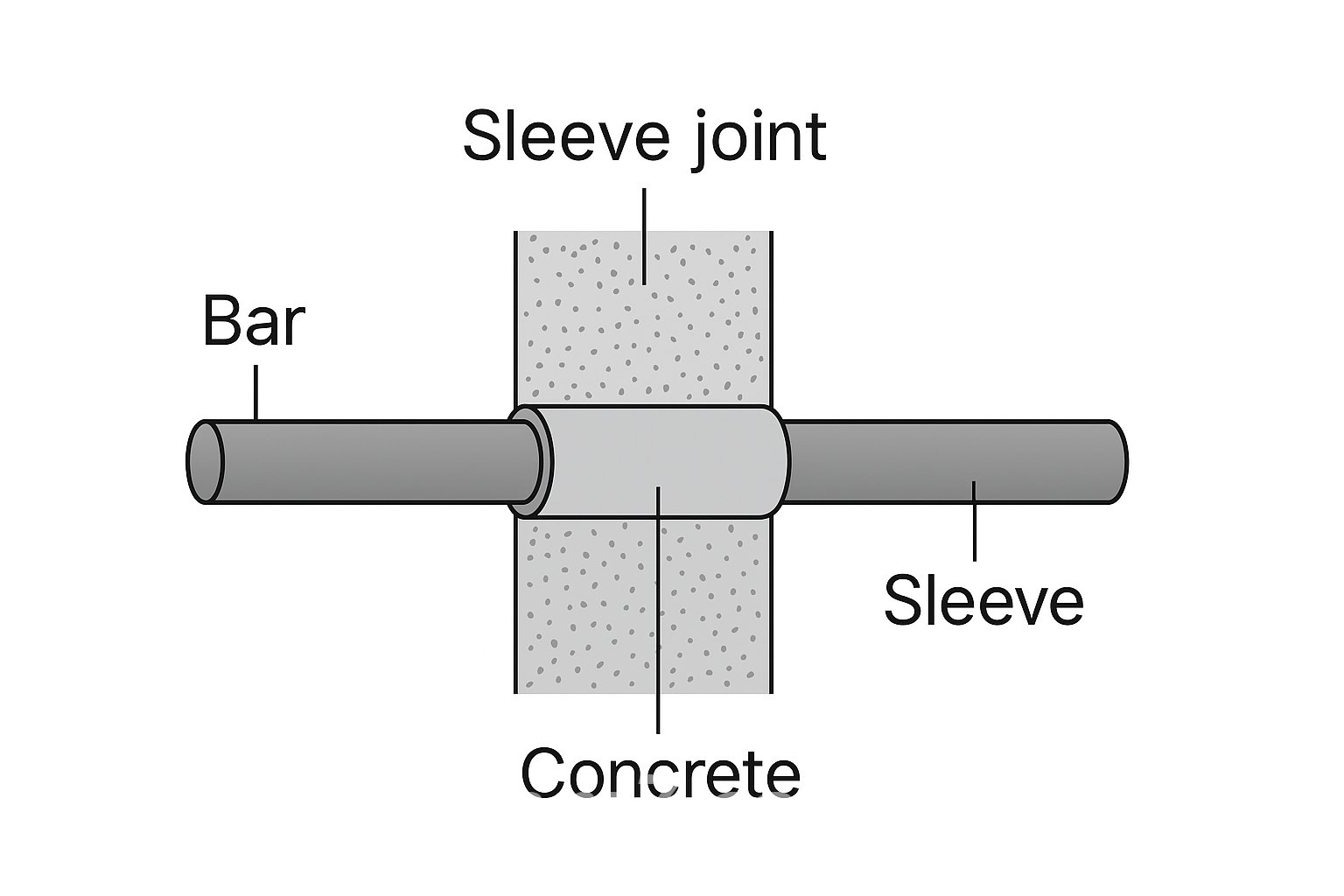

슬리브 조인트(Sleeve Joint)란

---

슬리브 조인트의 적용 예시

• 배관공사: 수도, 난방, 소방, 냉매 배관 등 다양한 배관의 벽체 관통부
• 철근 연결: 현장 용접이 어려운 철근 부재의 이음부
• 전기배선 관통부: 전선관을 건축물 벽체나 바닥 슬래브를 통과시킬 때

---

슬리브 조인트의 종류

슬리브 조인트는 시공 방식이나 재질에 따라 여러 가지로 나뉘며, 대표적으로 다음과 같습니다:

1. 용접형 슬리브 조인트
   • 금속 슬리브를 사용하여 용접으로 부재를 고정
2. 압입형 슬리브 조인트
   • 부재를 슬리브에 강제로 삽입하여 마찰력으로 고정
3. 기계식 커플러 슬리브
   • 나사산, 볼트 등을 활용해 기계적으로 체결하는 방식 (철근 이음 시 자주 사용)
4. PVC 슬리브 조인트
   • 경량 플라스틱 재질로 배관 관통 시 많이 사용됨



---

슬리브 조인트 시공 시 유의사항

• 슬리브의 크기와 위치 선정이 중요합니다. 관통 부위에 정확히 맞춰야 하며, 관경과 여유 공간도 확보해야 합니다.
• 콘크리트 타설 전 슬리브 고정이 필수입니다. 슬리브가 흔들리거나 틀어지면 이후 시공에 문제가 발생할 수 있습니다.
• 기밀성 확보를 위해 실링 처리나 패킹을 추가로 사용하기도 합니다.
• 방화구획 벽체의 슬리브 관통부는 별도의 내화 충전재나 화재 차단재로 마감해야 합니다.

---

슬리브 조인트의 장점

• 시공 속도 향상: 사전 준비를 통해 현장 작업을 단축할 수 있음
• 비용 절감: 반복적인 작업 공정에 효율적
• 기밀성 우수: 실링 처리를 통해 누수 방지에 효과적
• 재사용 가능성: 일부 슬리브는 재사용이 가능함



---

건축기사 시험에서의 슬리브 조인트

건축기사 필기 시험에서는 슬리브 조인트의 정의, 용도, 시공 유의사항, 기밀성 등이 자주 출제됩니다. 실기에서는 도면을 통해 슬리브 설치 위치나 치수를 기입하거나, 슬리브 관련 시방서를 작성하는 문제가 등장할 수 있습니다.

✅ 예상 기출문제:
“슬리브 조인트의 시공 시 유의사항으로 틀린 것은?”
→ 선택지에 ‘슬리브는 콘크리트 타설 후 설치한다’가 있을 경우, 이는 오답입니다. 반드시 타설 전 설치해야 합니다.

---

결론

슬리브 조인트는 건축 현장에서 매우 중요한 역할을 수행하는 시공 기법 중 하나입니다. 배관, 철근, 전선 등 다양한 부재의 연속성과 기밀성을 확보하기 위해 반드시 알아두어야 하며, 건축기사 시험에서도 출제 빈도가 높은 개념입니다. 슬리브 조인트의 정의부터 시공 방법, 종류, 유의사항까지 정확히 숙지하면 필기와 실기 시험 모두에 큰 도움이 될 것입니다.
