스터럽 간격 계산 방법 및 공식

반응형



건축기사 시험에서 자주 나오는 ‘스터럽 간격 계산’은
구조역학과 철근콘크리트 설계 파트에서 중요한 주제예요.

너무 어렵게 느껴질 수 있지만,
사례를 들어 천천히 풀어볼게요!

---

✅ [건축기사] 스터럽 간격 계산 완전 정복!

---

1. 스터럽이 뭐예요?

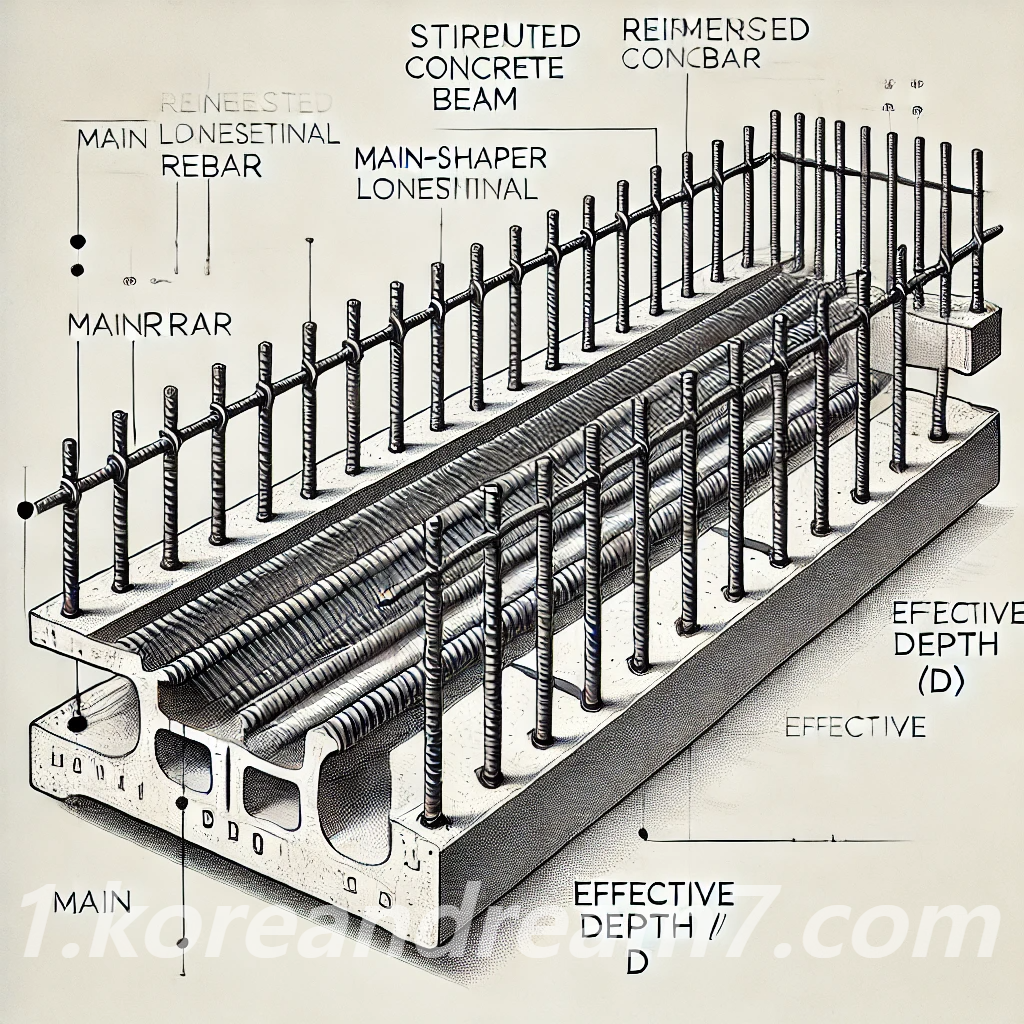

스터럽은 철근콘크리트 보에 사용되는
가로 방향의 철근이에요.

보를 세로로 자르면
가로로 감싸는 철근 보이시죠?

이게 바로 스터럽이에요! 😊

✔️ 전단력을 버텨주는 역할을 해요.
✔️ 보가 휘거나, 갈라지지 않도록 지지해줘요.

---

2. 스터럽 간격, 왜 계산하나요?

전단력(가로로 자르는 힘)에 버티는 능력이
스터럽 수에 따라 달라져요.

간격이 너무 넓으면 힘을 못 버티고
균열이 생기거나, 붕괴될 수 있어요😥

그래서 코드(기준)에 따라
정확한 간격 계산이 필요해요.

---

3. 스터럽 간격 계산 공식

두 가지 기준이 있어요.
① 구조적으로 필요한 간격,
② 최대 허용 간격

▶️ 구조적으로 필요한 간격 (설계 기준)

S = (Asv × fyv × d) / Vc

• S: 스터럽 간격 (mm)
• Asv: 스터럽 단면적 (mm²)
• fyv: 스터럽 항복강도 (N/mm²)
• d: 유효 깊이 (mm)
• Vc: 요구되는 전단강도 (N)

▶️ 최대 허용 간격 (기준 코드에 따름)

• 보 깊이(d)의 1/2 이하
• 또는 300mm 이하 중 작은 값

❗ 계산된 간격이 이 값보다 커지면 ❌
작은 값으로 자동 조정해줘야 해요.



스터럽 간격 계산 방법 및 공식

---

4. 실제 예제로 보기

예를 들어서, 아래 값이 주어졌다고 해볼게요.

• Asv = 100 mm²
• fyv = 400 N/mm²
• d = 500 mm
• Vc = 100,000 N

공식에 대입하면?

S = (100 × 400 × 500) / 100000
S = 200 mm

계산된 간격이 200mm인데
최대 허용 간격은 보 깊이의 1/2 = 250mm

그럼 200mm는 허용 범위 내니까
안전하게 사용 가능해요! 🙆‍♀️



---

5. 시험에선 어디서 출제돼요?

건축기사 실기에서도,
작업형 문제나 필답형 계산 문제로
자주 등장하는 포인트예요!

간단한 값 대입이지만,
공식 외우고 조건 비교하는 게 포인트랍니다✏️

---

6. 꿀팁 하나!

스터럽은 전단력 커지는 지점에
간격을 더 촘촘하게 두는 경우가 많아요.

📌 예를 들어, 기둥 근처나 지점 근처!

그래서 보 전체가 아니라
구간별 간격 계산도 나올 수 있어요.

---

마무리 정리 🎁

항목 의미

Asv	스터럽 단면적
fyv	스터럽 항복강도
d	보 유효 깊이
Vc	요구 전단강도
S	스터럽 간격

계산값과 허용값을
꼭 비교해보는 습관 잊지 마세요!
