철근의 가스압접부 형상 기준 총정리

반응형













철근의 가스압접은 철근을 연결할 때 사용되는 대표적인 방법 중 하나로, 구조물의 안전성과 직결되는 중요한 기술입니다. 특히 건축기사 시험에서는 '가스압접부 형상 기준'이 자주 출제되므로, 개념부터 형상 기준까지 정확하게 숙지해야 합니다. 이 글에서는 철근 가스압접의 정의, 시공 원리, 그리고 형상 기준을 중심으로 해설하며, 실제 시험에 도움이 될 수 있도록 구성하였습니다.

---

📌 철근 가스압접(Gas Pressure Welding)이란?

가스압접은 두 개의 철근 단면을 고온으로 가열하고 압력을 가해 일체화하는 철근 이음 방법입니다. 이는 전통적인 겹침이음(lap splice)보다 강도와 신뢰성이 높아 주로 주근(Main bar) 연결에 활용됩니다.

✅ 특징

• 강도 손실이 적고, 설계강도에 근접한 성능 발휘
• 이음 길이가 짧고 공간 절약 가능
• 품질관리만 잘하면 매우 안정적인 이음 방식

---

📌 철근 가스압접의 시공 원리

1. 철근 정리 및 맞댐
   철근 양단을 정밀하게 절단하고, 산화막 등을 제거한 후, 양쪽 철근을 정밀하게 맞댑니다.
2. 가열
   아세틸렌-산소 혼합가스를 이용해 접합부를 고온(1200~1300℃)으로 가열합니다.
3. 압력 가압
   충분히 가열된 상태에서 유압 혹은 기계적 압력을 가하여 두 철근을 접합시킵니다.
4. 냉각 및 검사
   압접이 완료되면 자연 냉각 후, 외형 및 내부결함 여부를 검사합니다.

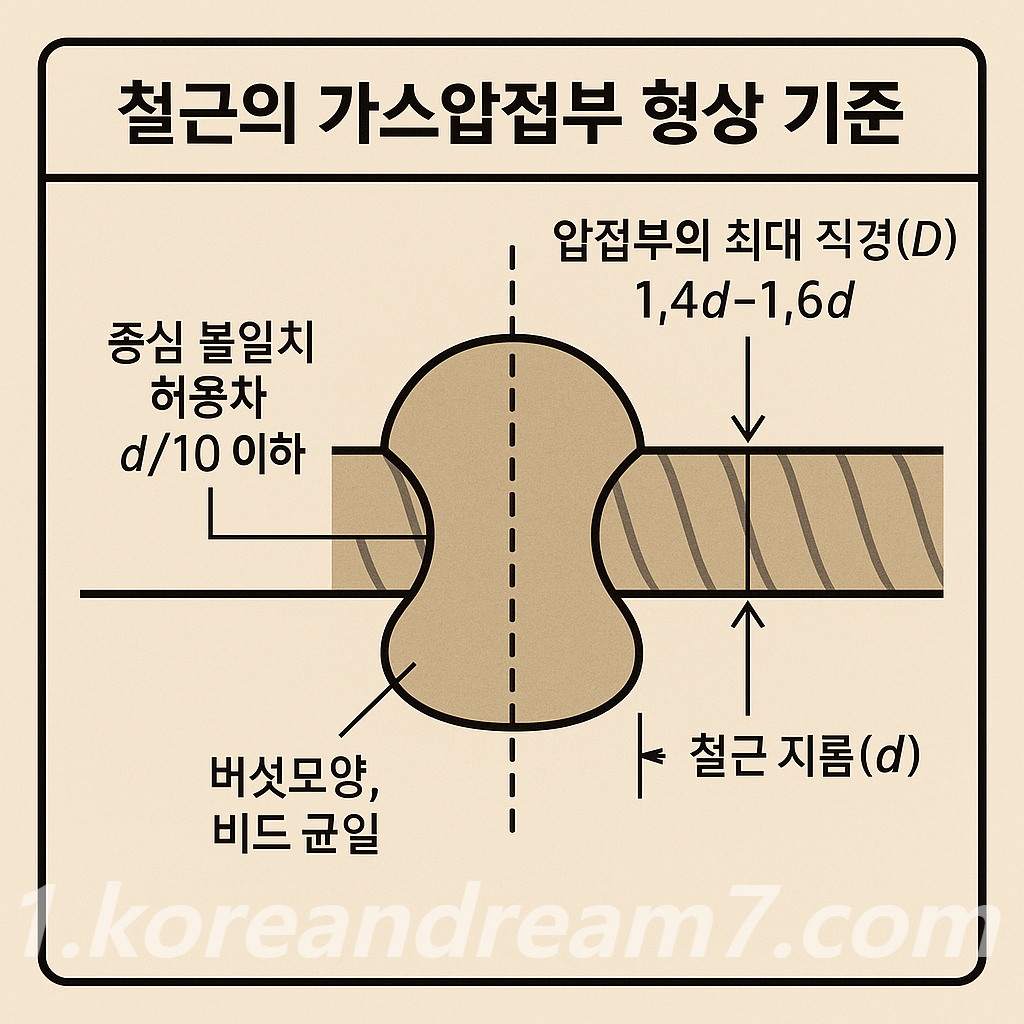

철근의 가스압접부 형상 기준 총정리



---

📌 철근 가스압접부 형상 기준

건축기사 시험에서는 아래와 같은 형상 기준을 반드시 숙지하고 있어야 합니다. 한국건설기술연구원 기준 및 KS B 0851을 기반으로 한 주요 사항은 다음과 같습니다.

1️⃣ 압접부의 이음 형태

• 압접부는 **버섯모양(Mushroom Shape)**으로 형성되어야 하며, 균일하고 대칭적이어야 합니다.
• 압접부의 중심축과 철근 중심축이 일치해야 하며, 축의 일치 불량은 허용되지 않습니다.

2️⃣ 압접부 직경 기준

• **압접부의 최대 직경(D)**은 **기존 철근 지름(d)**의 1.4배 이상, 1.6배 이하이어야 합니다.
  👉 예: D = 1.4d ~ 1.6d
  • 과도한 팽창은 불량, 불충분한 압접도 불량 판정

3️⃣ 비드(Bead) 형상

• 철근 접합부에 생기는 **비드(bead)**는 매끄럽고 일정해야 하며, 울퉁불퉁하거나 균열이 있는 경우 불량으로 간주합니다.
• 비드의 좌우 대칭이 맞지 않으면 중심 불일치 가능성이 있으므로 주의해야 합니다.

4️⃣ 중심 불일치 허용차

• **중심축 불일치(Offset)**는 철근 지름의 1/10 이하로 제한됩니다.
  👉 예: d=25mm인 경우, Offset 허용치 ≤ 2.5mm

5️⃣ 외관 검사 기준

• 압접부에 균열, 기공, 슬래그 포함, 비금속물질 등 결함이 없어야 하며,
• 육안으로 균열이나 흑색산화물이 보이는 경우 재작업 필요



---

📌 시험 포인트 요약 (암기 Tip)

구분 형상 기준

최대 직경	1.4d ~ 1.6d
중심 불일치 허용	d/10 이하
이음 형상	버섯형, 비드 균일
불량 판정	균열, 비대칭, 중심 불일치 등

🔎 암기 팁: “일사육 버섯 불균일”
→ 1.4~1.6d, 버섯형, 비드 불균일 시 불량

---

📌 가스압접 형상 기준이 중요한 이유

건축구조물에서 철근의 연속성 확보는 곧 구조물의 내진성능, 하중지지능력과 직결됩니다. 특히 기둥, 보, 슬래브 등 주요 부재에서 철근이 끊어진다면 구조물 전체에 심각한 영향을 미치기 때문에, 철근 이음부의 품질 기준은 절대적으로 중요합니다.









---

✅ 마무리하며: 건축기사 시험 대비 꿀팁

• **기준 수치(1.4d~1.6d, d/10)**는 반복 암기!
• 형상 불량 사례 이미지 등을 참고하면 기억에 오래 남습니다.
• 시공 현장 실무 경험이 있다면, 해당 부분은 가산점이 되는 문제로 연결되기도 하니 실무와 연계한 이해가 중요합니다.
